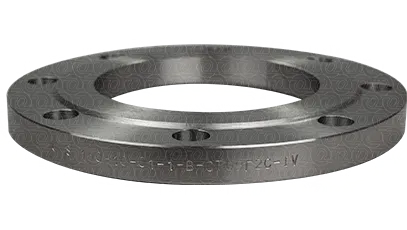

Фланец плоский 1000-2,5-01-1-B-ст 10Х17Н13М2Т-IV ГОСТ 33259-2015

Если проектом предусмотрен плоский фланец DN 1000 на давление PN 2.5, данная позиция Фланец плоский 1000-2,5-01-1-B-ст 10Х17Н13М2Т-IV ГОСТ 33259-2015 подходит для комплектации соответствующего узла. Изделие выполнено из стали 10Х17Н13М2Т и имеет исполнение B.

Геометрия позиции: наружный диаметр D 1175 мм, внутренний диаметр d1 1020 мм, толщина b 30 мм, высота зеркала h 5 мм.

Для крепления предусмотрено 28 болтовых отверстий, что важно учитывать при проверке совместимости с ответной частью.

Указанная масса фланца составляет 52.6 кг и помогает точнее оценить общий вес закупаемого комплекта.

Такой плоский фланец применяют при сборке трубопроводных узлов, где требуется разъемность соединения и удобный доступ при регламентных работах. Подбор выполняют по DN, PN, исполнению, материалу и присоединительным размерам.

Марка 10Х17Н13М2Т содержит легирующие элементы, обеспечивающие повышенную стойкость к коррозии. Поэтому плоские фланцы из этой стали востребованы в технологическом оборудовании, химических и других промышленных трубопроводах, если это допускается проектной документацией.

Изделие изготовлено по ГОСТ 33259-2015, который устанавливает требования к стальным фланцам арматуры, соединительных частей и трубопроводов. Обозначение исполнения и ряда нужно учитывать вместе с DN и PN, поскольку эти параметры определяют совместимость элементов фланцевого соединения.

Если закупается несколько типоразмеров, сверяйте каждую строку спецификации по DN, PN, исполнению, ряду и материалу.

Для заказа положите выбранный фланец в корзину и оформите заявку непосредственно на сайте. Интернет-заказы обрабатываются в приоритетном порядке.
