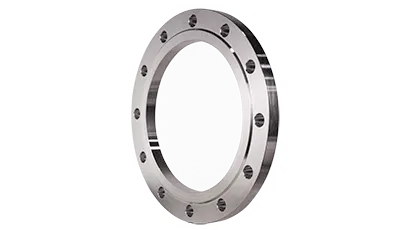

Фланец плоский 200-10-01-1-B-ст 10Х17Н13М2Т-IV ГОСТ 33259-2015

Фланец плоский 200-10-01-1-B-ст 10Х17Н13М2Т-IV ГОСТ 33259-2015
Фланец плоский 200-10-01-1-B-ст 10Х17Н13М2Т-IV ГОСТ 33259-2015
Цена по запросу
Под заказ

Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!

Характеристики:

  • Артикул: 00000105024
  • Тип присоединения:

    плоский
  • Диаметр (DN):

    200
  • Давление (PN):

    10
  • Исполнение:

    B
  • Сталь:

    10Х17Н13М2Т
  • Стандарт:

    33259-15
  • Толщина фланца (b):

    24
  • Внешний диаметр (D):

    335
  • Внутренний диаметр (d1):

    222
  • Высота зеркала (h):

    3
  • Диаметр болтового отверстия (d):

    22
  • Кол-во болтовых отверстий (n):

    8
  • Меж.центровое расстояние (D1):

    295
  • Вес:

    8.05
  • D2:

    268
  • Ряд:

    1
  • Базовая единица:

    шт
  • Идентификатор группы:

    Фланец плоский 200-10-01-1-ст 10Х17Н13М2Т-IV

Описание

Фланец плоский 200-10-01-1-B-ст 10Х17Н13М2Т-IV ГОСТ 33259-2015 — элемент фланцевого соединения для трубопроводов и оборудования с номинальным диаметром DN 200. Позиция рассчитана на PN 10, выполнена в исполнении B из стали 10Х17Н13М2Т. Для контроля посадочных и монтажных размеров указаны D = 335 мм, d1 = 222 мм и b = 24 мм. Высота зеркала составляет 3 мм, а крепеж размещается в 8 отверстиях. Эти значения особенно полезны при замене аналогичной детали или комплектовании нового соединения.

Вес данной позиции — 8.05 кг; параметр можно использовать при планировании комплектации, упаковки и логистики.

Изделие изготовлено по ГОСТ 33259-2015, который устанавливает требования к стальным фланцам арматуры, соединительных частей и трубопроводов. Обозначение исполнения и ряда нужно учитывать вместе с DN и PN, поскольку эти параметры определяют совместимость элементов фланцевого соединения.

Фланцевое соединение позволяет объединять трубопроводные элементы с возможностью разборки при обслуживании.

Позиция подходит для комплектации новых линий и замены деталей в действующих системах при совпадении всех проектных параметров.

Исполнение из стали 10Х17Н13М2Т актуально для проектов, в которых обычной углеродистой стали недостаточно по требованиям к коррозионной стойкости. Конкретную применимость фланца следует соотносить с рабочей средой, температурой и нормативами проекта. Совпадение номинальных и присоединительных параметров с проектом поможет избежать ошибок при монтаже. Добавьте подходящие позиции в корзину и завершите заказ через сайт. Онлайн-заявки обрабатываются раньше заказов, поступивших по другим каналам.

Цена по запросу
Под заказ

Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
