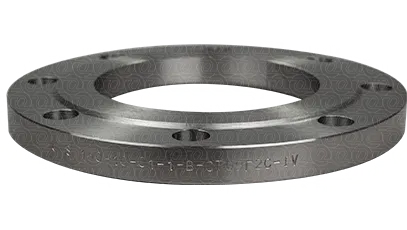

Фланец плоский 500-16-01-1-B-ст 10Х17Н13М2Т-IV ГОСТ 33259-2015

Цена по запросу

Под заказ

Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!

Характеристики:

Артикул: 00000105066
Тип присоединения:
плоский
Диаметр (DN):
500
Давление (PN):
16
Исполнение:
B
Сталь:
10Х17Н13М2Т
Стандарт:
33259-15
Толщина фланца (b):
48
Внешний диаметр (D):
710
Внутренний диаметр (d1):
530
Высота зеркала (h):
4
Диаметр болтового отверстия (d):
33
Кол-во болтовых отверстий (n):
20
Меж.центровое расстояние (D1):
650
Вес:
57
D2:
585
Ряд:
1
Базовая единица:
шт
Идентификатор группы:
Фланец плоский 500-16-01-1-ст 10Х17Н13М2Т-IV

Исполнение:

Описание

Фланец плоский 500-16-01-1-B-ст 10Х17Н13М2Т-IV ГОСТ 33259-2015 применяется при комплектации трубопроводных узлов, где требуется плоский фланец DN 500 на PN 16.

Материал детали — высоколегированная коррозионностойкая сталь 10Х17Н13М2Т.

По размерным характеристикам фланец имеет D 710 мм и d1 530 мм; толщина детали составляет 48 мм, высота зеркала — 4 мм.

Крепежная схема включает 20 отверстий, поэтому перед монтажом можно сверить основные параметры узла непосредственно по карточке позиции.

Указанная масса фланца составляет 57 кг и помогает точнее оценить общий вес закупаемого комплекта.

Сталь 10Х17Н13М2Т относится к коррозионностойким высоколегированным маркам. Ее выбирают для оборудования и трубопроводов, где важны устойчивость материала к коррозионным воздействиям и сохранение эксплуатационных свойств в условиях, определенных проектом.

Основная задача фланца — обеспечить разъемное соединение участков трубопровода, арматуры или оборудования с возможностью последующего обслуживания узла.

Перед установкой необходимо подобрать совместимые прокладку и крепеж с учетом условий эксплуатации.

Изделие изготовлено по ГОСТ 33259-2015, который устанавливает требования к стальным фланцам арматуры, соединительных частей и трубопроводов. Обозначение исполнения и ряда нужно учитывать вместе с DN и PN, поскольку эти параметры определяют совместимость элементов фланцевого соединения.

Перед заказом рекомендуется еще раз сверить обозначение в названии, DN, PN, исполнение и материал с проектной документацией.
