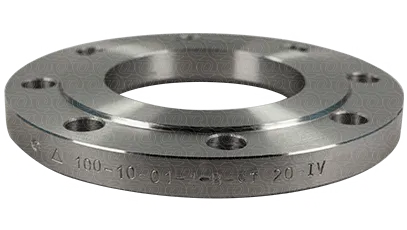

Фланец плоский 100-10-01-1-B-ст 20-IV ГОСТ 33259-2015
695 руб.
- Санкт-Петербург, ул. Домостроительная, д.3 Д 392 шт
- Екатеринбург, ул. Ереванская, д.6 10 шт
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000051484
-
Тип присоединения:
плоский -
Диаметр (DN):
100 -
Давление (PN):
10 -
Исполнение:
B -
Сталь:
Ст.20 -
Группа контроля:
IV -
Стандарт:
33259-15 -
Толщина фланца (b):
22 -
Внешний диаметр (D):
215 -
Внутренний диаметр (d1):
110 -
Высота зеркала (h):
3 -
Диаметр болтового отверстия (d):
18 -
Кол-во болтовых отверстий (n):
8 -
Меж.центровое расстояние (D1):
180 -
Вес:
3.96 -
D2:
158 -
Ряд:
1 -
Базовая единица:
шт -
Возможность производства:
Да -
Идентификатор группы:
Фланец плоский 100-10-01-1-ст 20-IV
Описание
Стальной плоский фланец DN 100 PN 10 по ГОСТ 33259-2015 используют при устройстве разъемных соединений труб, арматуры и оборудования.
Материал изделия — сталь 20.
Применение плоского фланца помогает организовать разъемное соединение, которое удобно обслуживать в эксплуатации.
Перед заказом рекомендуется сопоставить все размеры с чертежом или спецификацией.
При проверке спецификации обратите внимание на параметры: исполнение B; ряд 1; наружный диаметр D — 215 мм; размер d1 — 110 мм; толщина b — 22 мм; высота уплотнительной поверхности h — 3 мм; болтовых отверстий — 8; группа контроля — IV; масса — 3.96 кг.
При комплектации узла важно обеспечить совпадение присоединительных размеров всех элементов и использовать прокладку и крепеж, предусмотренные проектом.
Материал Ст.20 является распространенным выбором для изготовления стальных фланцев общего промышленного назначения.
Для оформления заказа добавьте позиции в корзину и оформите заказ на сайте. Заказы с сайта обрабатываются в приоритетном порядке.
