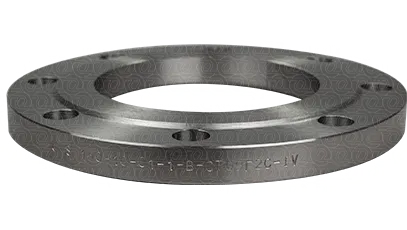

Фланец плоский 100-16-01-1-B-ст 20-IV ГОСТ 33259-2015
1 118 руб.
- Санкт-Петербург, ул. Домостроительная, д.3 Д 7 шт
- Екатеринбург, ул. Ереванская, д.6 0 шт
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000051485
-
Тип присоединения:
плоский -
Диаметр (DN):
100 -
Давление (PN):
16 -
Исполнение:
B -
Сталь:
Ст.20 -
Группа контроля:
IV -
Стандарт:
33259-15 -
Толщина фланца (b):
26 -
Внешний диаметр (D):
215 -
Внутренний диаметр (d1):
110 -
Высота зеркала (h):
3 -
Диаметр болтового отверстия (d):
18 -
Кол-во болтовых отверстий (n):
8 -
Меж.центровое расстояние (D1):
180 -
Вес:
4.73 -
D2:
158 -
Ряд:
1 -
Базовая единица:
шт -
Идентификатор группы:
Фланец плоский 100-16-01-1-ст 20-IV
Описание
Плоский приварной фланец DN 100 PN 16, сталь 20, ГОСТ 33259-2015 применяется для сборки обслуживаемых и разъемных участков трубопроводов. Такое соединение удобно при монтаже и последующем ремонте оборудования.
Для сопоставления с проектом важны характеристики: исполнение B; ряд 1; наружный диаметр D — 215 мм; размер d1 — 110 мм; толщина b — 26 мм; высота уплотнительной поверхности h — 3 мм; болтовых отверстий — 8; группа контроля — IV; масса — 4.73 кг.
Позиция подходит для комплектации фланцевых узлов в промышленном и общетехническом трубопроводном оборудовании при соблюдении требований проекта к размерам и исполнению.
Материал изделия — Ст.20, распространенная углеродистая сталь, применяемая для большого перечня трубопроводных деталей.
При комплектации узла важно обеспечить совпадение присоединительных размеров всех элементов и использовать прокладку и крепеж, предусмотренные проектом.
