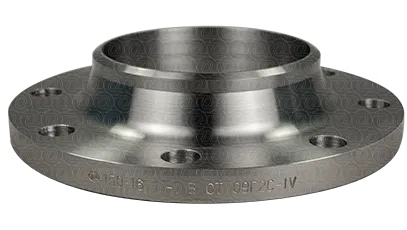

Фланец воротниковый 150-16-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015

Воротниковый фланец Фланец воротниковый 150-16-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015 рассчитан на применение в трубопроводных узлах, где требуется надёжное разъёмное соединение. Деталь приваривается к трубе встык, после чего фланцевое соединение стягивается крепежом через предусмотренные отверстия.

Нормативная база позиции — ГОСТ 33259-2015, а обозначение товара содержит группу контроля IV.

По данным таблицы фланец имеет номинальный диаметр DN 150, давление PN 16 и исполнение B, ряд 1.

Геометрические и справочные параметры: внутренний диаметр d1 — 146 мм; высота зеркала h — 3 мм; предусмотрено 8 болтовых отверстий; масса — 8,3 кг; толщина фланца b — 22 мм; наружный диаметр D — 280 мм.

Материал позиции — 09Г2С. Низколегированная сталь подходит для изготовления деталей, работающих в составе сварных трубопроводных узлов, и отличается удачным сочетанием прочности и свариваемости.

Диапазон DN характерен для большого числа технологических линий и узлов трубопроводной арматуры.

Изделие подходит для новых трубопроводных линий и замены существующих деталей при ремонте.

Перед установкой важно сверить DN, PN, исполнение, присоединительные размеры и требования проектной документации.

Сочетание DN и PN позволяет быстро отнести позицию к нужному типоразмеру при проектной и закупочной комплектации.
