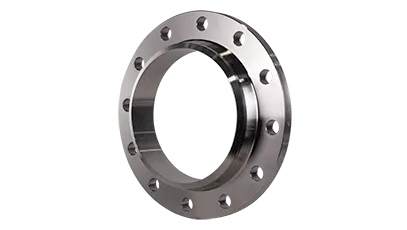

Фланец воротниковый 350-40-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015

Для комплектации трубопровода с номинальным диаметром DN 350 предусмотрен воротниковый фланец Фланец воротниковый 350-40-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015. Позиция рассчитана на PN 40 и может применяться в соединениях труб, запорной арматуры и технологических аппаратов.

Ключевые характеристики конкретной позиции: условный проход DN 350, номинальное давление PN 40, исполнение B, ряд 1.

Геометрические и справочные параметры: толщина фланца b — 52 мм; наружный диаметр D — 570 мм; внутренний диаметр d1 — 351 мм; высота зеркала h — 4 мм; предусмотрено 16 болтовых отверстий; масса — 70,3 кг.

Позиция может использоваться при сборке технологических трубопроводов, линий подачи рабочих сред, узлов с запорной и регулирующей арматурой, а также при присоединении оборудования, если проектом предусмотрен соответствующий тип фланца.

Для данного значения PN при комплектации узла важно точно сопоставить исполнение уплотнительной поверхности и присоединительные размеры ответного фланца.

Сталь 09Г2С относится к низколегированным конструкционным сталям и применяется при изготовлении сварных элементов трубопроводов и металлоконструкций. Для фланцев это практичный выбор, когда важны прочность и надёжность сварного соединения.

Нормативная база позиции — ГОСТ 33259-2015, а обозначение товара содержит группу контроля IV.

Такой DN применяется в трубопроводах среднего и крупного диаметра, где особенно важна точная совместимость фланцевой пары. Заказ можно оформить сразу в карточке товара: добавьте позицию в корзину и завершите покупку на сайте. Интернет-заказы рассматриваются в приоритетной очереди.
