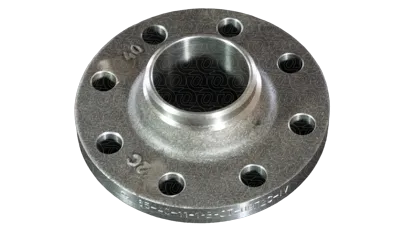

Фланец воротниковый 65-40-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015

При подборе воротникового фланца для DN 65 и PN 40 важны не только условный проход и давление, но и исполнение уплотнительной поверхности, ряд и геометрические размеры. В позиции Фланец воротниковый 65-40-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015 эти параметры сведены в одной товарной карточке.

Изделие соответствует размерному ряду ГОСТ 33259-2015; в наименовании также указана группа контроля IV. При идентификации изделия можно ориентироваться на сочетание DN 65 / PN 40, исполнение B, ряд 1.

Геометрические и справочные параметры: толщина фланца b — 22 мм; наружный диаметр D — 180 мм; внутренний диаметр d1 — 66 мм; высота зеркала h — 3 мм; предусмотрено 8 болтовых отверстий; масса — 3,71 кг.

В качестве материала используется сталь 09Г2С. Для трубопроводных деталей эта марка востребована благодаря хорошей свариваемости и способности сохранять рабочие свойства в широком диапазоне эксплуатационных условий.

Диапазон DN характерен для большого числа технологических линий и узлов трубопроводной арматуры.

Такой фланец применяют в монтажных и ремонтных работах на трубопроводах, для присоединения арматуры и аппаратов и для формирования разъёмных участков, параметры которых соответствуют DN, PN и исполнению данной позиции.

Для данного значения PN при комплектации узла важно точно сопоставить исполнение уплотнительной поверхности и присоединительные размеры ответного фланца. При готовности к покупке добавьте фланец и другие необходимые позиции в корзину и оформите заказ онлайн. Заказы с сайта обрабатываются приоритетно.
