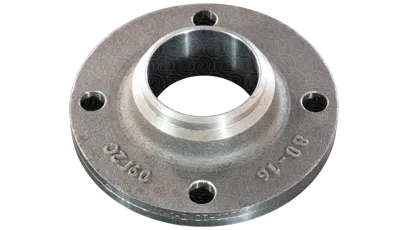

Фланец воротниковый 80-25-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015

Для комплектации трубопровода с номинальным диаметром DN 80 предусмотрен воротниковый фланец Фланец воротниковый 80-25-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015. Позиция рассчитана на PN 25 и может применяться в соединениях труб, запорной арматуры и технологических аппаратов.

Размерное обозначение позиции — DN 80 при PN 25; исполнение — B, ряд 1.

Геометрические и справочные параметры: толщина фланца b — 22 мм; наружный диаметр D — 195 мм; внутренний диаметр d1 — 78 мм; высота зеркала h — 3 мм; предусмотрено 8 болтовых отверстий; масса — 4,48 кг.

Конструктивные параметры привязаны к ГОСТ 33259-2015, в товарном наименовании отражена группа контроля IV.

Фланец изготовлен из стали 09Г2С — распространённой низколегированной марки для ответственных сварных конструкций. Материал ценят за прочностные характеристики и технологичность при сварке.

Деталь предназначена для фланцевых стыков в трубопроводных системах. Конкретную применимость определяют условия проекта: рабочая среда, расчётные параметры, материал трубопровода и совместимость присоединительных размеров.

Сочетание DN и PN позволяет быстро отнести позицию к нужному типоразмеру при проектной и закупочной комплектации.

Диапазон DN характерен для большого числа технологических линий и узлов трубопроводной арматуры. Заказ можно оформить сразу в карточке товара: добавьте позицию в корзину и завершите покупку на сайте. Интернет-заказы рассматриваются в приоритетной очереди.
