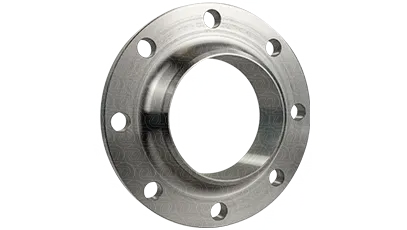

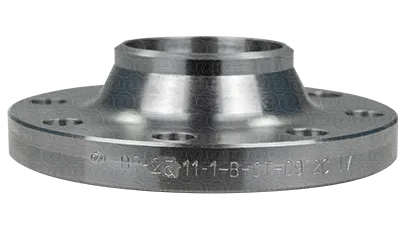

Фланец воротниковый 80-63-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015

В позиции Фланец воротниковый 80-63-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015 сочетаются типоразмер DN 80, номинальное давление PN 63 и воротниковое присоединение. Фланец используют как элемент сварно-болтового узла при сборке трубопроводов различного назначения.

Конструктивные параметры привязаны к ГОСТ 33259-2015, в товарном наименовании отражена группа контроля IV.

Техническая конфигурация включает DN 80, PN 63 и исполнение уплотнительной поверхности B, ряд 1.

Геометрические и справочные параметры: масса — 7,22 кг; толщина фланца b — 30 мм; наружный диаметр D — 210 мм; внутренний диаметр d1 — 77 мм; высота зеркала h — 3 мм; предусмотрено 8 болтовых отверстий.

Изделие выполнено из стали 09Г2С. Эта марка используется в трубопроводной отрасли и машиностроении, когда от детали требуется прочность, технологичность изготовления и возможность качественной сварки.

Диапазон DN характерен для большого числа технологических линий и узлов трубопроводной арматуры.

Такой фланец применяют в монтажных и ремонтных работах на трубопроводах, для присоединения арматуры и аппаратов и для формирования разъёмных участков, параметры которых соответствуют DN, PN и исполнению данной позиции.

Для данного значения PN при комплектации узла важно точно сопоставить исполнение уплотнительной поверхности и присоединительные размеры ответного фланца.
