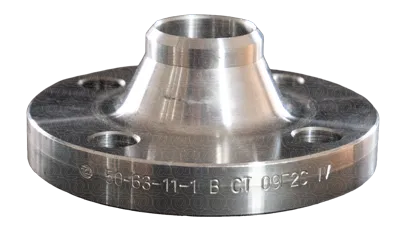

Фланец воротниковый 50-63-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015 (ОНИКС)

Для комплектации трубопровода с номинальным диаметром DN 50 предусмотрен воротниковый фланец Фланец воротниковый 50-63-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015. Позиция рассчитана на PN 63 и может применяться в соединениях труб, запорной арматуры и технологических аппаратов.

Размерное обозначение позиции — DN 50 при PN 63; исполнение — B.

Геометрические и справочные параметры: масса — 4,63 кг; толщина фланца b — 26 мм; наружный диаметр D — 175 мм; внутренний диаметр d1 — 47 мм; высота зеркала h — 3 мм; предусмотрено 4 болтовых отверстия.

Изделие подходит для новых трубопроводных линий и замены существующих деталей при ремонте.

Перед установкой важно сверить DN, PN, исполнение, присоединительные размеры и требования проектной документации.

Для данного значения PN при комплектации узла важно точно сопоставить исполнение уплотнительной поверхности и присоединительные размеры ответного фланца.

Изделие выполнено из стали 09Г2С. Эта марка используется в трубопроводной отрасли и машиностроении, когда от детали требуется прочность, технологичность изготовления и возможность качественной сварки.

Фланец относится к продукции по ГОСТ 33259-2015; для данной позиции в обозначении указана группа контроля IV.

Диапазон DN характерен для большого числа технологических линий и узлов трубопроводной арматуры.

Оформление доступно через корзину сайта: выберите нужное количество, добавьте позицию и завершите заказ. Поступившие через сайт заказы обрабатываются в первую очередь.
