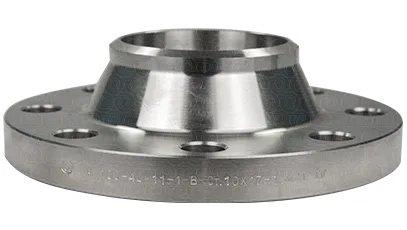

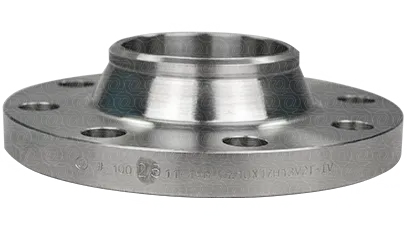

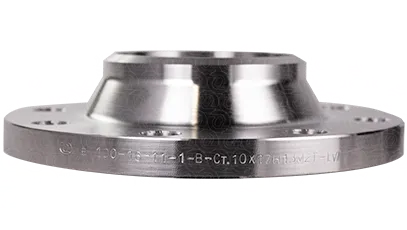

Фланец воротниковый 100-40-11-1-B-ст 10Х17Н13М2Т-IV ГОСТ 33259-2015
Характеристики
Артикул
ФВ331010040
Сталь
10Х17Н13М2Т
ГОСТ
ГОСТ 33259-2015
Диаметр (Dn)
100
Давление (Pn)
40
Толщина фланца (b)
26-29
Диаметр зеркала (d2)
154-162
Внешний диаметр (D)
230
Внутренний диаметр (d)
96-96,87
Диаметр по болтовым отверстиям (d1)
188-192
Высота воротника (h4)
65
Высота зеркала (h)
2-3
Диаметр болтового отверстия (n)
22-22,52
Кол-во болтовых отверстий
8
Изображения
Array
Вес
7.4
