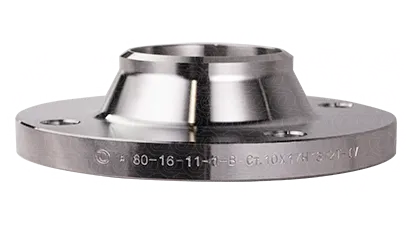

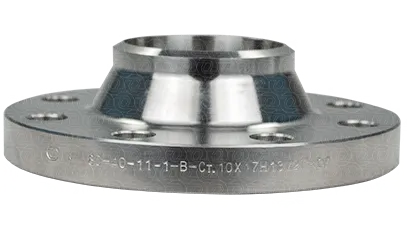

Фланец воротниковый 80-10-11-1-B-ст 10Х17Н13М2Т-IV ГОСТ 33259-2015

Характеристики

Сталь

10Х17Н13М2Т

Стандарт

33259-2015

Диаметр (DN)

80

Давление (PN)

10

Толщина фланца (b)

18

Внешний диаметр (D)

195

Внутренний диаметр (d1)

78

Высота зеркала (h)

3

Диаметр болтового отверстия (d)

18

Высота фланца (H)

50

Тип присоединения

воротниковый

Кол-во болтовых отверстий (n)

4

Меж.центровое расстояние (D1)

160

Исполнение

B

D2

133

Вес

3.67
