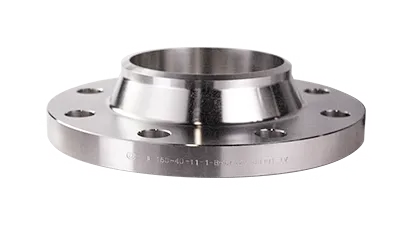

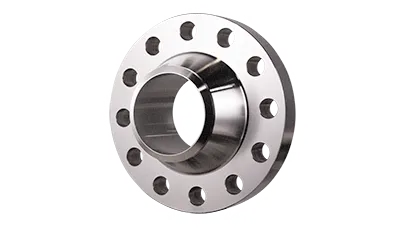

Фланец воротниковый 150-63-11-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000051444
-
Тип присоединения:
воротниковый -
Диаметр (DN):
150 -
Давление (PN):
63 -
Исполнение:
B -
Сталь:
12Х18Н10Т -
Стандарт:
33259-15 -
Толщина фланца (b):
38 -
Внешний диаметр (D):
340 -
Внутренний диаметр (d1):
142 -
Высота воротника (H1):
12 -
Высота зеркала (h):
3 -
Диаметр болтового отверстия (d):
33 -
Высота фланца (H):
108 -
Кол-во болтовых отверстий (n):
8 -
Меж.центровое расстояние (D1):
280 -
Вес:
25.4 -
D2:
212 -
Диаметр основания воротника (Dm):
206 -
Диаметр воротника (Dn):
161 -
Ряд:
1 -
Базовая единица:
шт -
Идентификатор группы:
Фланец воротниковый 150-63-11-1-ст 12Х18Н10Т-IV
Описание
Фланец воротниковый 150-63-11-1-B-ст 12Х18Н10Т-IV ГОСТ 33259-2015 — воротниковый фланец для создания прочного разъемного соединения на трубопроводах, где важны точная геометрия деталей и надежность стыка. Позиция рассчитана на условный проход DN 150 и номинальное давление PN 63.
В размерной части позиция имеет исполнение B и относится к ряду 1. Наружный диаметр составляет 340 мм, диаметр проходной части — 142 мм, толщина фланца — 38 мм, высота зеркала — 3 мм. Количество болтовых отверстий — 8, масса — 25.4 кг.
Основной норматив для изделия — ГОСТ 33259-2015. При комплектации соединения рекомендуется сверять DN, PN, исполнение, ряд и геометрические размеры всей пары фланцев.
Позиция может применяться при монтаже технологических, производственных и инженерных трубопроводов. Воротниковая конструкция особенно удобна там, где фланец приваривается к трубе, а разъемность узла необходимо сохранить для обслуживания, ремонта или замены оборудования.
Фланец изготовлен из стали 12Х18Н10Т — распространенной нержавеющей марки для трубопроводных деталей. Сочетание хрома, никеля и стабилизации титаном делает материал подходящим для узлов, к которым предъявляются повышенные требования по коррозионной стойкости и долговечности.
Для точного поиска и сравнения позиции ориентируйтесь на запрос: фланец воротниковый 12Х18Н10Т DN 150 PN 63 исполнение B ГОСТ 33259-2015. Дополнительные размеры позволяют отличить этот вариант от соседних типоразмеров.
Вес изделия 25.4 кг можно учитывать при планировании поставки, складирования и монтажных работ.
Если параметры подходят под вашу спецификацию, добавьте фланец в корзину и оформите заказ онлайн. Заявки с сайта передаются в приоритетную обработку.
