Фланец воротниковый 100-200-11-1-B-ст 20-IV ГОСТ 33259-2015

Цена по запросу

Под заказ

Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!

Характеристики:

Артикул: 00000082979
Тип присоединения:
воротниковый
Диаметр (DN):
100
Давление (PN):
200
Исполнение:
B
Сталь:
Ст.20
Стандарт:
33259-15
Толщина фланца (b):
66
Внешний диаметр (D):
360
Внутренний диаметр (d1):
102
Высота воротника (H1):
12
Высота зеркала (h):
3
Диаметр болтового отверстия (d):
39
Высота фланца (H):
178
Кол-во болтовых отверстий (n):
8
Меж.центровое расстояние (D1):
292
Вес:
53,6
D2:
158
Диаметр основания воротника (Dm):
208
Диаметр воротника (Dn):
135
Ряд:
1
Базовая единица:
шт
Идентификатор группы:
Фланец воротниковый 100-200-11-1-ст 20-IV

Исполнение:

Описание

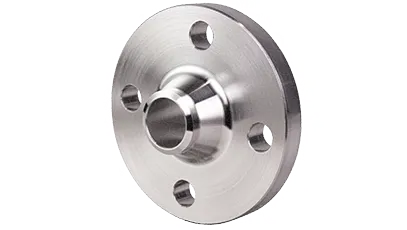

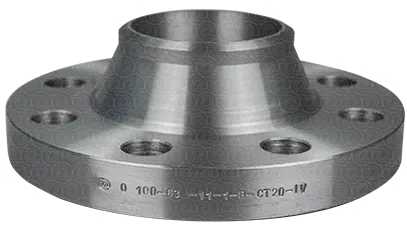

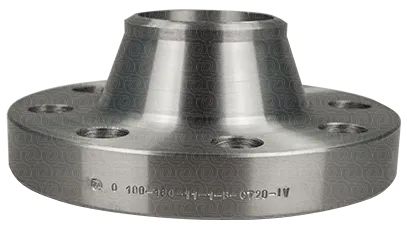

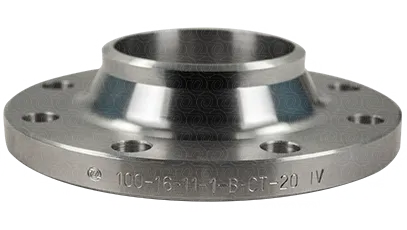

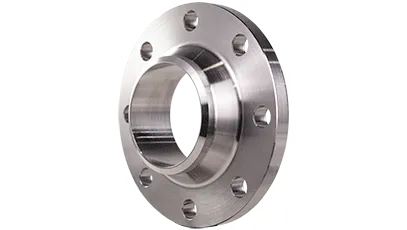

Фланец с приварной шейкой DN 100 PN 200 изготовлен из стали 20 по ГОСТ 33259-2015. Деталь используется при сборке разъёмных фланцевых соединений труб, арматуры и оборудования.

В обозначении этой модификации предусмотрены исполнение B, ряд 1.

Исполнение определяет конфигурацию сопрягаемой поверхности, поэтому ответный фланец и уплотнение должны подбираться с учётом совместимости. В карточке этой позиции приведены параметры: наружный диаметр D — 360 мм, внутренний диаметр d1 — 102 мм, толщина фланцевой части b — 66 мм, высота зеркала h — 3 мм, количество болтовых отверстий — 8, масса — 53,6 кг. Эти значения помогают проверить совместимость с ответной частью, крепежом и монтажным пространством.

Фланец изготовлен из стали 20. Этот материал используется в общепромышленных трубопроводных узлах, однако окончательный выбор стали зависит от температуры, рабочей среды и требований технической документации. Деталь предназначена для фланцевых узлов промышленных трубопроводов и может применяться при монтаже запорной, регулирующей или иной трубопроводной арматуры, если параметры соединения совпадают. При заказе ориентируются на полный набор характеристик: DN, PN, исполнение, ряд, габаритные размеры, количество крепёжных отверстий, сталь и стандарт изготовления. Соответствие ГОСТ 33259-2015 упрощает проверку размеров и обозначений по проектной документации и спецификациям.
