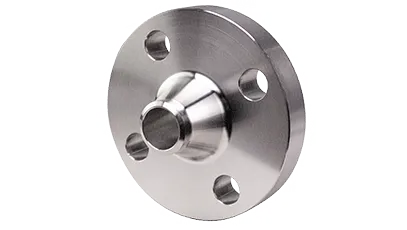

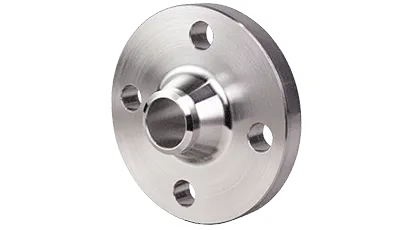

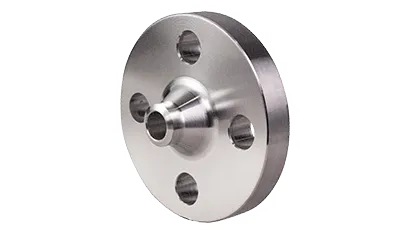

Фланец воротниковый 20-100-11-1-B-ст 20-IV ГОСТ 33259-2015

786 руб.

В корзине

Справочная информация

ГОСТ

Сертификат

Характеристики

Сталь

20

Стандарт

33259-2015

Диаметр (DN)

20

Давление (PN)

100

Толщина фланца (b)

22

Внешний диаметр (D)

125

Внутренний диаметр (d1)

18

Высота воротника (H1)

8

Высота зеркала (h)

2

Диаметр болтового отверстия (d)

18

Высота фланца (H)

53

Тип присоединения

воротниковый

Кол-во болтовых отверстий (n)

4

Меж.центровое расстояние (D1)

90

Исполнение

B

D2

58

Диаметр основания воротника (Dm)

48

Диаметр воротника (Dn)

26

Вес

2.5
