Фланец воротниковый 32-16-11-1-B-ст 20-IV ГОСТ 33259-2015

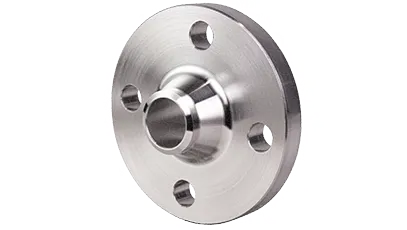

Приварной воротниковый фланец DN 32, PN 16 из стали 20 применяется как соединительная деталь трубопровода. Геометрия изделия и основные параметры заданы ГОСТ 33259-2015.

В обозначении этой модификации предусмотрены исполнение B, ряд 1.

Исполнение определяет конфигурацию сопрягаемой поверхности, поэтому ответный фланец и уплотнение должны подбираться с учётом совместимости.

По геометрии конкретной позиции: наружный диаметр D — 135 мм, внутренний диаметр d1 — 31 мм, толщина фланцевой части b — 15 мм, высота зеркала h — 2 мм, количество болтовых отверстий — 4, масса — 1,54 кг. Эти значения помогают проверить совместимость с ответной частью, крепежом и монтажным пространством.

Сталь 20 относится к углеродистым конструкционным сталям и широко применяется для изготовления сварных деталей трубопроводов. При выборе материала учитывают свойства рабочей среды и требования проекта к коррозионной стойкости. Конструкция может использоваться в трубопроводах различного технологического назначения. При проектировании фланцевого узла важно учитывать совместимость с ответной деталью, прокладкой, крепежом и рабочими параметрами системы.

При подборе необходимо сопоставить DN и PN, исполнение уплотнительной поверхности, ряд, присоединительные размеры и число болтовых отверстий с параметрами ответного фланца. При сравнении с проектом следует учитывать обозначение по ГОСТ 33259-2015 и фактические характеристики конкретной позиции.

Для оформления заказа добавьте нужную позицию в корзину и завершите покупку на сайте. Заказы, поступившие через сайт, обрабатываются в приоритетном порядке.
