Фланец воротниковый 40-6-11-1-B-ст 20-IV ГОСТ 33259-2015

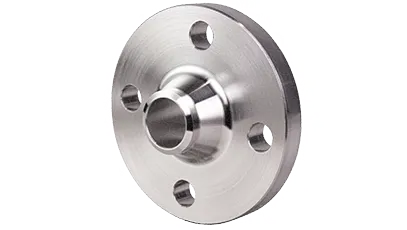

Воротниковое исполнение фланца DN 40 на PN 6 предусматривает сварку детали с трубой встык. Изделие выполнено из стали 20 и соответствует размерному ряду ГОСТ 33259-2015.

В обозначении этой модификации предусмотрены исполнение B, ряд 1.

Исполнение определяет конфигурацию сопрягаемой поверхности, поэтому ответный фланец и уплотнение должны подбираться с учётом совместимости. Размерные характеристики этой модификации: наружный диаметр D — 130 мм, внутренний диаметр d1 — 38 мм, толщина фланцевой части b — 15 мм, высота зеркала h — 3 мм, количество болтовых отверстий — 4, масса — 1,36 кг. Эти значения помогают проверить совместимость с ответной частью, крепежом и монтажным пространством. Основа изделия — углеродистая сталь 20. Её применяют в трубопроводной арматуре и соединительных деталях при условиях, допускающих использование углеродистой стали. Изделие применяют в узлах, где труба соединяется с фланцем сваркой, а ответные части стягиваются крепежом. Такой подход удобен при монтаже арматуры и оборудования, требующего возможности демонтажа. Чтобы фланцевый узел собрался без доработок, рекомендуется заранее сверить обозначение изделия, исполнение, размеры, отверстия под крепёж и параметры ответной детали. ГОСТ 33259-2015 задаёт основные конструктивные и размерные параметры фланца, что важно при подборе совместимых элементов соединения.

Для оформления заказа добавьте нужную позицию в корзину и завершите покупку на сайте. Заказы, поступившие через сайт, обрабатываются в приоритетном порядке.
