Фланец воротниковый 50-160-11-1-B-ст 20-IV ГОСТ 33259-2015
1 517 руб.
- Санкт-Петербург, ул. Домостроительная, д.3 Д 14 шт
- Екатеринбург, ул. Ереванская, д.6 4 шт
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000061382
-
Тип присоединения:
воротниковый -
Диаметр (DN):
50 -
Давление (PN):
160 -
Исполнение:
B -
Сталь:
Ст.20 -
Стандарт:
33259-15 -
Толщина фланца (b):
30 -
Внешний диаметр (D):
195 -
Внутренний диаметр (d1):
45 -
Высота воротника (H1):
10 -
Высота зеркала (h):
3 -
Диаметр болтового отверстия (d):
26 -
Высота фланца (H):
78 -
Кол-во болтовых отверстий (n):
4 -
Меж.центровое расстояние (D1):
145 -
Вес:
6.49 -
D2:
102 -
Диаметр основания воротника (Dm):
86 -
Диаметр воротника (Dn):
58 -
Ряд:
1 -
Базовая единица:
шт -
Идентификатор группы:
Фланец воротниковый 50-160-11-1-ст 20-IV
Описание

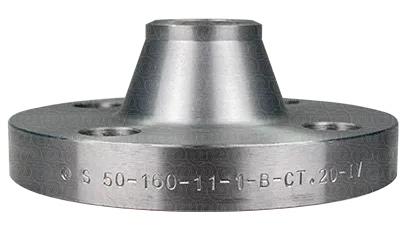

Воротниковый фланец DN 50 с номинальным давлением PN 160 изготовлен из углеродистой стали 20 по ГОСТ 33259-2015 и используется как часть разъёмного трубопроводного соединения.
В обозначении этой модификации предусмотрены исполнение B, ряд 1.
Исполнение определяет конфигурацию сопрягаемой поверхности, поэтому ответный фланец и уплотнение должны подбираться с учётом совместимости. Геометрические данные фланца: наружный диаметр D — 195 мм, внутренний диаметр d1 — 45 мм, толщина фланцевой части b — 30 мм, высота зеркала h — 3 мм, количество болтовых отверстий — 4, масса — 6,49 кг. Эти значения помогают проверить совместимость с ответной частью, крепежом и монтажным пространством. Использование стали 20 делает изделие типовым решением для многих сварных трубопроводных соединений. Для агрессивных или специальных сред материал подбирают отдельно с учётом проектных ограничений. Фланец используют при изготовлении и ремонте трубопроводных сборок, а также при подключении оборудования через разъёмное соединение. Перед монтажом проверяют соответствие детали проектной спецификации. Чтобы фланцевый узел собрался без доработок, рекомендуется заранее сверить обозначение изделия, исполнение, размеры, отверстия под крепёж и параметры ответной детали. При сравнении с проектом следует учитывать обозначение по ГОСТ 33259-2015 и фактические характеристики конкретной позиции.
Для оформления заказа добавьте нужную позицию в корзину и завершите покупку на сайте. Заказы, поступившие через сайт, обрабатываются в приоритетном порядке.
