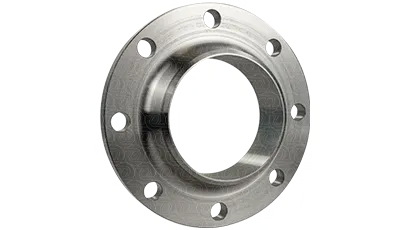

Фланец воротниковый 50-10-11-1-B-ст 20-IV ГОСТ 33259-2015
796 руб.
- Санкт-Петербург, ул. Домостроительная, д.3 Д 7 шт
- Екатеринбург, ул. Ереванская, д.6 0 шт
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000051648
-
Тип присоединения:
воротниковый -
Диаметр (DN):
50 -
Давление (PN):
10 -
Исполнение:
B -
Сталь:
Ст.20 -
Стандарт:
33259-15 -
Толщина фланца (b):
16 -
Внешний диаметр (D):
160 -
Внутренний диаметр (d1):
49 -
Высота воротника (H1):
8 -
Высота зеркала (h):
3 -
Диаметр болтового отверстия (d):
18 -
Высота фланца (H):
45 -
Кол-во болтовых отверстий (n):
4 -
Меж.центровое расстояние (D1):
125 -
Вес:
2.26 -
D2:
102 -
Диаметр основания воротника (Dm):
76 -
Диаметр воротника (Dn):
58 -
Ряд:
1 -
Базовая единица:
шт -
Идентификатор группы:
Фланец воротниковый 50-10-11-1-ст 20-IV
Описание
Фланец с приварной шейкой DN 50 PN 10 изготовлен из стали 20 по ГОСТ 33259-2015. Деталь используется при сборке разъёмных фланцевых соединений труб, арматуры и оборудования.
В обозначении этой модификации предусмотрены исполнение B, ряд 1.
Исполнение определяет конфигурацию сопрягаемой поверхности, поэтому ответный фланец и уплотнение должны подбираться с учётом совместимости. Для данного типоразмера указаны следующие параметры: наружный диаметр D — 160 мм, внутренний диаметр d1 — 49 мм, толщина фланцевой части b — 16 мм, высота зеркала h — 3 мм, количество болтовых отверстий — 4, масса — 2,26 кг. Эти значения помогают проверить совместимость с ответной частью, крепежом и монтажным пространством. Использование стали 20 делает изделие типовым решением для многих сварных трубопроводных соединений. Для агрессивных или специальных сред материал подбирают отдельно с учётом проектных ограничений. Приварная шейка делает деталь удобной для построения фланцевого узла на прямых участках и в местах подключения оборудования. Выбор конкретного фланца выполняют с учётом проектного давления, среды и температурного режима.
При подборе необходимо сопоставить DN и PN, исполнение уплотнительной поверхности, ряд, присоединительные размеры и число болтовых отверстий с параметрами ответного фланца. ГОСТ 33259-2015 задаёт основные конструктивные и размерные параметры фланца, что важно при подборе совместимых элементов соединения.
Для оформления заказа добавьте нужную позицию в корзину и завершите покупку на сайте. Заказы, поступившие через сайт, обрабатываются в приоритетном порядке.
796 руб.
- Санкт-Петербург, ул. Домостроительная, д.3 Д 7 шт
- Екатеринбург, ул. Ереванская, д.6 0 шт
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
