Компенсаторы фланцевые NBR

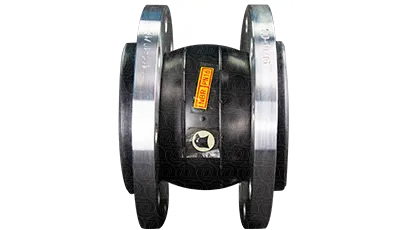

Компенсатор NBR - вид 1

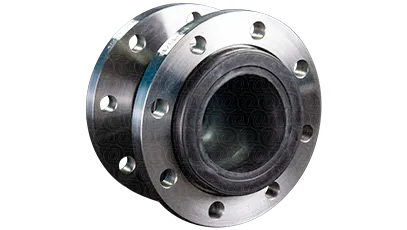

Компенсатор NBR - вид 2

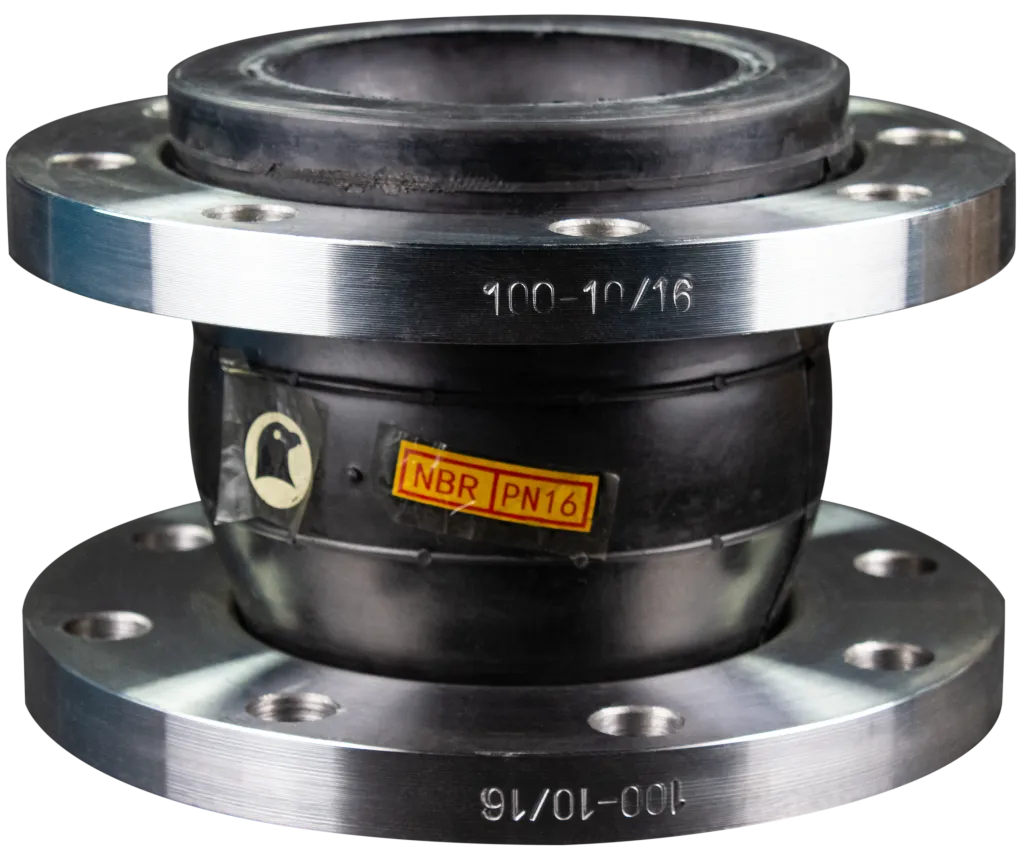

Компенсатор NBR - вид 3

Технические характеристики

Материал Нитрил-бутадиеновый каучук (NBR)
Диапазон диаметров DN50 - DN400
Стандарт ТУ 3799-001
Образец паспорта Компенсатор NBR

Области применения

Водоснабжение
Нефтехимия
Охлаждающие установки
Промышленные трубопроводы
Видео о компенсаторах Статьи о компенсаторах

Download price iconСкачать прайс-лист New app iconОформить заявку

Наименование Диаметр (DN)
Давление (PN)
Сталь
Строительная длина (L)
Цена
Хит
Компенсатор фланцевый
Чеглок Ду65 Ру10-16
ст-20 (NBR) 		Диаметр (DN)65 Давление (PN)16 СтальСт.20 Строительная длина (L)115
3 248 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    0 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    1 шт

  • Екатеринбург, ул. Ереванская, д.6

    0 шт
Хит
Компенсатор фланцевый
Чеглок Ду50 Ру10-16
ст-20 (NBR) 		Диаметр (DN)50 Давление (PN)16 СтальСт.20 Строительная длина (L)105
2 488 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    0 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    0 шт

  • Екатеринбург, ул. Ереванская, д.6

    1 шт
Хит
Компенсатор фланцевый
Чеглок Ду125 Ру10-16
ст-20 (NBR) 		Диаметр (DN)125 Давление (PN)16 СтальСт.20 Строительная длина (L)165
6 509 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    0 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    0 шт

  • Екатеринбург, ул. Ереванская, д.6

    0 шт
Компенсатор фланцевый
Чеглок Ду500 Ру16
ст-20 (NBR) 		Диаметр (DN)500 Давление (PN)16 СтальСт.20 Строительная длина (L)255
59 427 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    1 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    0 шт

  • Екатеринбург, ул. Ереванская, д.6

    0 шт
Компенсатор фланцевый
Чеглок Ду500 Ру16
ст-20 оцинк. (NBR) 		Диаметр (DN)500 Давление (PN)16 СтальСт.20 оцинк. Строительная длина (L)255
67 428 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    0 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    0 шт

  • Екатеринбург, ул. Ереванская, д.6

    0 шт
Компенсатор фланцевый
Чеглок Ду500 Ру10
ст-20 оцинк. (NBR) 		Диаметр (DN)500 Давление (PN)10 СтальСт.20 оцинк. Строительная длина (L)255
45 026 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    0 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    0 шт

  • Екатеринбург, ул. Ереванская, д.6

    0 шт
Компенсатор фланцевый
Чеглок Ду350 Ру16
ст-20 оцинк. (NBR) 		Диаметр (DN)350 Давление (PN)16 СтальСт.20 оцинк. Строительная длина (L)245
37 253 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    0 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    0 шт

  • Екатеринбург, ул. Ереванская, д.6

    0 шт
Компенсатор фланцевый
Чеглок Ду350 Ру10
ст-20 оцинк. (NBR) 		Диаметр (DN)350 Давление (PN)10 СтальСт.20 оцинк. Строительная длина (L)245
26 694 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    0 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    0 шт

  • Екатеринбург, ул. Ереванская, д.6

    0 шт
Компенсатор фланцевый
Чеглок Ду500 Ру10
ст-20 (NBR) 		Диаметр (DN)500 Давление (PN)10 СтальСт.20 Строительная длина (L)255
40 933 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    0 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    0 шт

  • Екатеринбург, ул. Ереванская, д.6

    0 шт
Компенсатор фланцевый
Чеглок Ду350 Ру10
ст-20 (NBR) 		Диаметр (DN)350 Давление (PN)10 СтальСт.20 Строительная длина (L)245
23 004 ₽

в наличии

Остатки по складам

  • Санкт-Петербург, ул. Домостроительная, д.3 Д

    0 шт

  • Москва, Балашиха, Косинское ш., вл3с5

    0 шт

  • Екатеринбург, ул. Ереванская, д.6

    0 шт
Показать еще

Хиты продаж

компенсатор nbr.png

Компенсаторы фланцевые NBR

Компенсаторы NBR (Nitrile Butadiene Rubber) используют на предприятиях нефтегазодобычи, нефтехимии и других подразделениях промышленного сектора в схеме магистральных трубопроводов среднего и высокого давления 10-16 кгс/см2. Применение вибровставок дает возможность нивелировать уровень шумов и вибраций, защитить от гидроудара, предохранить конструкцию от возможного повреждения вследствие продольных/поперечных смещений частей трубопровода и теплового расширения материала труб, а также небольшой несоосности соединяемых элементов – до 15о.

Конструкция

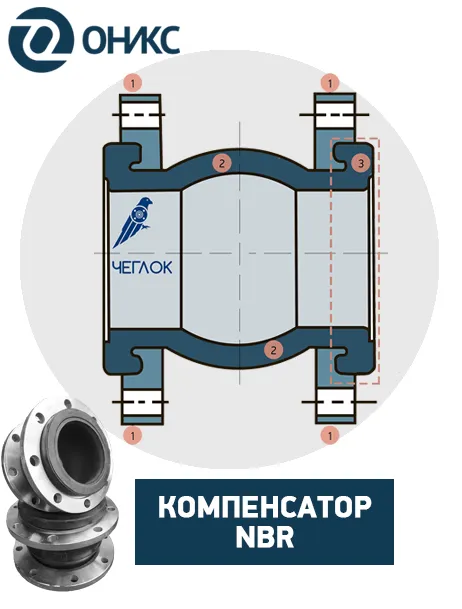

Резиновый компенсатор NBR предназначен для соединения горизонтальных и вертикальных частей трубопровода в любом пространственном положении. Такая свобода в применении возможна благодаря устройству вибровставки – компенсатор конструктивно состоит из двух частей: 2 монтажных фланца из Ст. 20, Ст. 20 оцинковка, 09Г2С, нержавейки 12Х18Н10Т для соединения по ГОСТ 12820-80 / 33259-15 (1); гибкая NBR вставка (2), армированная нейлоновым и стальным кордом (3).

Для подробного ознакомления с техническими характеристиками и параметрами продукции доступен образец паспорта компенсаторов с NBR вставками.

Габаритные характеристики

DN D (мм) D1 (мм) B (мм) L (мм) Вес (кг)
PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16
32 135 135 100 100 14 16 95 2,9 3,2
40 145 145 110 110 15 17 95 3,5 4,3
50 160 160 125 125 15 19 105 4 5,4
65 180 185 145 145 17 21 115 5 7,3
80 195 200 160 160 17 21 132 5,9 7,6
100 215 220 180 180 19 23 148 6,9 9,6
125 245 250 210 210 21 25 165 9,86 13
150 280 285 240 240 21 25 178 13 18
200 335 340 295 295 21 27 210 17,9 22
250 390 405 350 355 23 28 230 23 32
300 440 460 400 410 24 28 245 29 35
350 500 520 460 470 24 30 245 29 35
400 565 580 515 525 26 34 255 53 60
450 615 640 565 585 26 38 255 53 60
500 670 710 620 650 28 44 255 57 114
600 780 840 725 770 31 45 260 87 168
700 895 910 840 840 34 47 260 124 173
800 1010 1020 950 950 37 49 260 165 215
900 1110 1120 1050 1050 40 54 260 198 268
1000 1220 1255 1160 1170 43 58 260 247 369
1200 1455 1485 1380 1390 51 71 260 405 607
