Ответные плоские фланцы ст20

Технические характеристики

Тип изделия Фланец ответный плоский
Нормативный документ ГОСТ 33259-2015
Материал Сталь 20
Конструкция Плоский, с болтовым креплением
Рабочее давление до 2,5 МПа (≈25 АТМ)
Температура среды от –30 до +450 °C
Диапазон размеров Ду 10 – Ду 2000
Присоединение Два угловых шва по ступице

Области применения

Системы теплоснабжения
Водоснабжение и канализация
Системы вентиляции
Жилищно-коммунальное хозяйство
Общая промышленность
Технологические трубопроводы
Общестроительные объекты

Преимущества конструкции

Экономичное решение
Простота монтажа и демонтажа
Болтовое крепление
Герметичное соединение
Прочность угловых швов
Стойкость к среднеагрессивным средам
Высокая надежность узла

На сайте указаны розничные цены. При оптовой покупке возможна скидка до 30%. Отправьте заявку на расчет

Наименование Тип присоединения
Диаметр (DN)
Давление (PN)
Цена
КОФ 100-16-01-1-В-ст20
Тип присоединенияплоский Диаметр (DN)100 Давление (PN)16 По запросу
КОФ 100-10-01-1-В-ст20
Тип присоединенияплоский Диаметр (DN)100 Давление (PN)10 По запросу
КОФ 125-16-01-1-В-ст20
Тип присоединенияплоский Диаметр (DN)125 Давление (PN)16 По запросу
КОФ 125-10-01-1-В-ст20
Тип присоединенияплоский Диаметр (DN)125 Давление (PN)10 По запросу
КОФ 150-16-01-1-В-ст20
Тип присоединенияплоский Диаметр (DN)150 Давление (PN)16 По запросу
КОФ 150-10-01-1-В-ст20
Тип присоединенияплоский Диаметр (DN)150 Давление (PN)10 По запросу
КОФ 20-16-01-1-В-ст20
Тип присоединенияплоский Диаметр (DN)20 Давление (PN)16 По запросу
КОФ 20-10-01-1-В-ст20
Тип присоединенияплоский Диаметр (DN)20 Давление (PN)10 По запросу
КОФ 200-16-01-1-В-ст20
Тип присоединенияплоский Диаметр (DN)200 Давление (PN)16 По запросу
КОФ 200-10-01-1-В-ст20
Тип присоединенияплоский Диаметр (DN)200 Давление (PN)10 По запросу
Показать еще
Ответные плоские фланцы ст20

Ответные плоские фланцы ст20

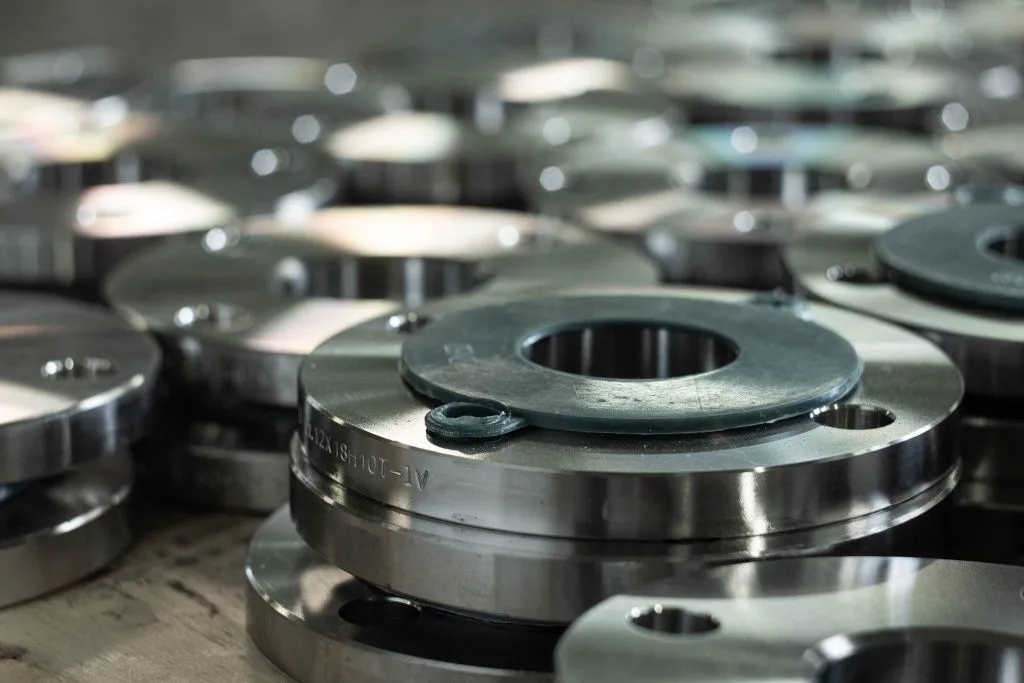

Ответные плоские фланцы из стали 20 – классическое и экономичное решение для быстрого монтажа и ремонта трубопроводов. Конструкция фланца предусматривает крепление с помощью болтов и гаек, что обеспечивает простоту установки и демонтажа. Приварка плоского фланца осуществляется двумя угловыми швами по окружности ступицы трубы, что гарантирует прочное и герметичное соединение. Сталь 20 обеспечивает стойкость к среднеагрессивным средам и высокую надежность узла.

Плоские ответные фланцы работают в диапазоне давлений до 2.5 МПа и выдерживают температуры от -30 до +450 °C. Изготовление осуществляется в строгом соответствии с ГОСТ 33259-2015 (на давления Ру 1,6; 2,5; 4,0 МПа) и другими действующими стандартами.

Благодаря универсальности и доступности, плоские фланцы из стали 20 применяются в системах теплоснабжения, водоснабжения и канализации, вентиляции, а также на объектах жилищно-коммунального хозяйства и общей промышленности.

Фланцы ответные стальные 20 незаменимы в энергетике, нефтегазовой отрасли, судостроении, системах теплоснабжения и водоподготовки, а также на объектах химической промышленности. При ремонте обвязки аппаратов, агрегатов и трубопроводной арматуры, в большинстве случаев, замене подлежит участок трубы и один ответный фланец.

Установка новых ответных фланцев может потребоваться при изменении материального исполнения трубопровода или полной замене по окончании срока службы. Комплект ответных фланцев потребуется для установки трубопроводной арматуры, сосудов и аппаратов при их некомплектной поставке.

Приобрести любой фланец плоский можно в компании ОНИКС, являющейся производителем деталей трубопроводов, и поставляющей свою продукцию со складов в Москве, Санкт-Петербурге и Екатеринбурге.

Техническая документация

ГОСТ 33259-2015

Фланцы арматуры, соединительных частей и трубопроводов до pn 250

Скачать PDF

Каталог продукции

Полный перечень КОФ и технических характеристик

Перейти в каталог

Сертификат соответствия

Подтверждение соответствия требованиям ГОСТ

Скачать PDF

Таблица размеров КОФ

Подробная таблица для расчета комплекта ответных фланцев

Перейти к таблице

Области применения

ЖКХ и коммунальное хозяйство

Для систем теплоснабжения, водоснабжения и канализации с рабочими параметрами до +300°C и давлением до 2,5 МПа.

Общая промышленность

Для вентиляционных систем, технологических трубопроводов и общепромышленного оборудования.

Энергетика

Для вспомогательных систем электростанций и котельных с температурой среды до +450°C.

Нефтегазовая отрасль

Для технологических трубопроводов с неагрессивными средами при давлениях до 2,5 МПа.

Технические характеристики

Параметр Значение Примечание
Материал Сталь 20 Конструкционная углеродистая сталь
Рабочее давление До 2,5 МПа (25 кгс/см²) Для Ру 1,6; 2,5; 4,0 МПа
Температурный диапазон -30°C до +450°C Для среднеагрессивных сред
Стандарт ГОСТ 33259-2015 Тип 01 - плоские
Условный проход Ду 10 - Ду 1000 Широкий диапазон размеров
Способ монтажа Приварка двумя швами По окружности ступицы трубы

Почему выбирают КОФ от ОНИКС

Широкий ассортимент

В нашем каталоге представлены КОФ всех типов и размеров. Вы можете подобрать стандартную модель или заказать изготовление нестандартных комплектов по вашим чертежам.

Перейти в каталог

Контроль качества

Все комплекты ответных фланцев изготавливаются в соответствии с ГОСТами, проходят многоступенчатый контроль качества. На всю продукцию предоставляется гарантия.

Смотреть сертификаты

Собственные склады

Наличие собственных складов в Москве, Санкт-Петербурге и Екатеринбурге позволяет организовать быструю доставку по всей России.

Условия доставки

Актуальный прайс-лист

Мы регулярно обновляем цены и предлагаем специальные условия для постоянных клиентов. Получите актуальный прайс-лист на всю продукцию.

Скачать прайс-лист

Выпуск технического сериала «ОНИКС» про комплект ответных фланцев

Полезная информация

Комплект ответных фланцев (КОФ) - таблица расчета!

Комплект ответных фланцев (КОФ) - таблица расчета!

Правильный подбор комплекта ответных фланцев имеет решающее значение для обеспечения надежности трубопроводных систем. В статье подробно разбираем методику расчета КОФ с использованием специальных таблиц, учитывающих все ключевые параметры: условный диаметр, рабочее давление, температуру среды и тип соединения.

Читать статью →
Виды уплотнительных прокладок для КОФ

Виды уплотнительных прокладок для КОФ

Уплотнительные прокладки являются критически важным элементом любого фланцевого соединения, определяющим его герметичность и долговечность. Рассматриваем различные типы уплотнительных материалов, используемых в комплектах ответных фланцев, их преимущества и критерии выбора.

Читать статью →
