КОФ 40-10-01-1-В-ст20 ГОСТ 33259-2015

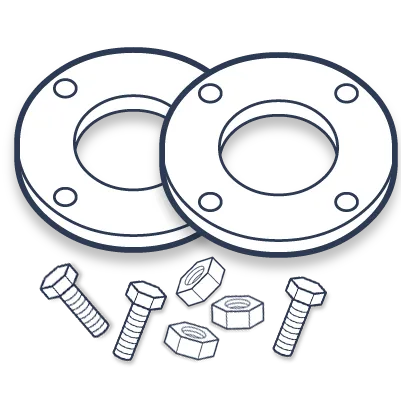

Для фланцевого присоединения DN 40 на PN 10 предусмотрен КОФ 40-10-01-1-В-ст20 ГОСТ 33259-2015. Позиция относится к комплектам ответных плоских фланцев и применяется при монтаже трубопроводной арматуры, оборудования и других элементов с совместимым присоединительным узлом.

Для точного подбора учитывайте внешний диаметр фланца 145 мм, внутренний диаметр 46 мм, толщину b 18 мм, высоту зеркала 3 мм и межцентровый диаметр D1 110 мм. Болтовые отверстия имеют диаметр 18 мм; сочетание этих значений позволяет отличить нужный типоразмер от соседних вариантов.

Комплект рассчитан на прокладку толщиной 2 мм с наружным диаметром 91 мм и внутренним диаметром 45 мм. Размеры уплотнения помогают дополнительно проверить правильность выбранной модификации КОФ.

Фланцевая часть изготовлена из стали 20 — распространенной углеродистой конструкционной марки, широко применяемой для трубопроводных деталей общего промышленного назначения. Допустимость материала следует оценивать с учетом рабочей среды, температуры и требований проекта к коррозионной стойкости.

ГОСТ 33259-2015 задает геометрию фланцевой части этой позиции. При замене существующего комплекта важно сопоставить не только условный проход и давление, но и фактические размеры соединения.

Для нового монтажа комплект следует рассматривать как часть единого фланцевого узла. Правильное совпадение размеров фланцев и прокладки помогает обеспечить корректную сборку соединения и дальнейшее обслуживание оборудования.

Для точного подбора комплекта важна совокупность значений: DN 40, PN 10, D 145 мм, d1 46 мм, b 18 мм, D1 110 мм, d 18 мм, исполнение B и материал сталь 20.

Масса позиции составляет 1.72 кг, что удобно учитывать при расчете общего веса заказа, транспортировке и складировании. Чтобы передать заказ в работу, выберите количество, добавьте комплект в корзину и оформите заказ через сайт. Интернет-заказы обрабатываются приоритетно.
