КОФ 40-16-01-1-В-ст20 ГОСТ 33259-2015

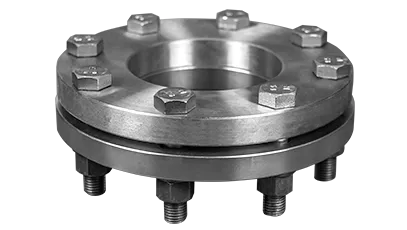

КОФ 40-16-01-1-В-ст20 ГОСТ 33259-2015 представляет собой КОФ с плоским типом присоединения для DN 40, PN 16. Такой комплект удобен при комплектации разъемного соединения, когда фланцевая часть, прокладка и крепежные элементы должны быть согласованы между собой по геометрии.

Материал исполнения — сталь 20. Эта марка востребована в трубопроводной отрасли благодаря технологичности и широкому применению в соединительных деталях; конкретные условия эксплуатации должны соответствовать проектной документации.

Монтажные характеристики позиции включают наружный диаметр D 145 мм, внутренний диаметр d1 46 мм, толщину фланца 20 мм, высоту зеркала 3 мм и межцентровое расстояние D1 110 мм. Диаметр отверстия под крепеж — 18 мм; эти данные важны при подборе совместимого крепежного узла.

Для уплотнительного элемента указаны размеры 91×45 мм при толщине 2 мм. Перед установкой рекомендуется проверить соответствие прокладки рабочему соединению и проектным требованиям.

Плоский тип фланца удобен в типовых разъемных соединениях трубопроводной арматуры и оборудования.

Перед монтажом важно проверить совместимость внутреннего диаметра, толщины фланца, прокладки и крепежа с проектным узлом.

Позиция выполнена по ГОСТ 33259-2015. Перед закупкой рекомендуется проверить совпадение DN, PN, исполнения, толщины фланца, межцентрового диаметра и диаметра отверстий с ответной частью соединения.

Если требуется КОФ для DN 40 и PN 16, дополнительно стоит проверить плоский тип присоединения, исполнение B, диаметр D 145 мм, внутренний размер d1 46 мм, толщину фланца 20 мм и диаметр болтового отверстия 18 мм.

Вес комплекта — 1.96 кг. Этот параметр полезен при планировании логистики и подготовке монтажных работ.

Для оформления заказа добавьте выбранный КОФ в корзину и завершите покупку на сайте. Заказы, поступившие через сайт, обрабатываются в приоритетном порядке.
