КОФ 200-16-11-1-В-ст20 ГОСТ 33259-2015

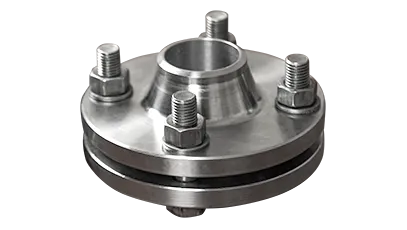

КОФ 200-16-11-1-В-ст20 ГОСТ 33259-2015 — комплект ответных воротниковых фланцев КОФ для трубопроводного соединения DN 200, PN 16. Такой комплект применяют для присоединения арматуры и оборудования к трубопроводу через разъемный фланцевый узел, где ответная часть соединения должна совпадать по типоразмеру, исполнению и геометрии.

Основной норматив позиции — ГОСТ 33259-2015. Полную маркировку КОФ удобно использовать для сверки с проектной спецификацией и присоединительными размерами оборудования.

Размеры прокладки: толщина 2 мм, внешний диаметр 271 мм, внутренний диаметр 216 мм. Эти параметры следует учитывать вместе с геометрией зеркала и присоединительными размерами фланцев.

Для точного подбора учитывайте внешний диаметр фланца 335 мм, внутренний диаметр 202 мм, толщину b 22 мм, высоту зеркала 3 мм и межцентровый диаметр D1 295 мм. Болтовые отверстия имеют диаметр 22 мм; сочетание этих значений позволяет отличить нужный типоразмер от соседних вариантов.

Исполнение из стали 20 ориентировано на типовые промышленные трубопроводные задачи. При подборе КОФ важно учитывать не только геометрию, но и соответствие материала рабочей среде и температурному режиму.

Ключевые характеристики товара — комплект ответных воротниковых фланцев КОФ DN 200, PN 16, исполнение B, материал сталь 20, ГОСТ 33259-2015; внешний диаметр D 335 мм, толщина b 22 мм, межцентровый диаметр D1 295 мм.

При ремонте или замене оборудования КОФ позволяет подобрать ответную часть соединения как единый комплект. Это особенно важно, когда требуется точно сохранить DN, PN, межцентровое расстояние, толщину фланца и размеры отверстий.

Указанная масса 11.8 кг помогает заранее оценить вес партии и требования к погрузочно-разгрузочным операциям.
