КОФ 200-40-11-1-В-ст20 ГОСТ 33259-2015

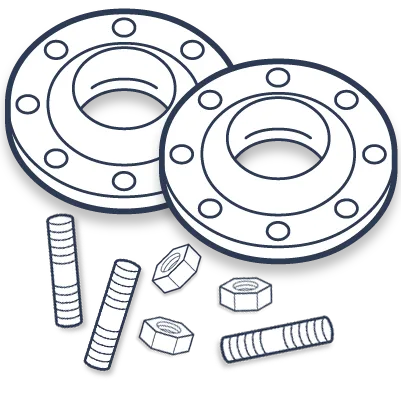

Для фланцевого присоединения DN 200 на PN 40 предусмотрен КОФ 200-40-11-1-В-ст20 ГОСТ 33259-2015. Позиция относится к комплектам ответных воротниковых фланцев и используется при монтаже трубопроводной арматуры, оборудования и других элементов с совместимым присоединительным узлом.

Для нового монтажа комплект следует рассматривать как часть единого фланцевого узла. Правильное совпадение размеров фланцев и прокладки помогает обеспечить корректную сборку соединения и дальнейшее обслуживание оборудования.

Монтажные характеристики позиции включают наружный диаметр D 375 мм, внутренний диаметр d1 200 мм, толщину фланца 38 мм, высоту зеркала 3 мм и межцентровое расстояние D1 320 мм. Диаметр отверстия под крепеж — 30 мм; эти данные важны при подборе совместимого крепежного узла.

Для изготовления используется сталь 20. Такой материал часто применяется во фланцах и других соединительных деталях общего назначения, если проектом не предусмотрены низколегированные или нержавеющие стали.

Прокладка для этой позиции имеет толщину 2 мм, наружный диаметр 282 мм и внутренний диаметр 216 мм. Совпадение размеров уплотнительного элемента с фланцевым соединением важно для корректной сборки узла.

Фланцевая геометрия соответствует ГОСТ 33259-2015. При подборе следует учитывать стандарт одновременно с DN, PN, исполнением B, толщиной фланца, размерами зеркала и расположением болтовых отверстий.

Для комплектации и перевозки дополнительно можно учитывать массу конкретной позиции — 24.4 кг.

Для точного подбора комплекта важна совокупность значений: DN 200, PN 40, D 375 мм, d1 200 мм, b 38 мм, D1 320 мм, d 30 мм, исполнение B и материал сталь 20.

Если характеристики соответствуют вашей спецификации, добавьте КОФ в корзину и отправьте заказ через сайт. Онлайн-заявки передаются в приоритетную обработку.
