Заглушка 100-40-M-1-ст 20-IV ГОСТ 34785-2021
3 331 руб.
Наличие и цены на сайте актуальны! Добавляйте товар из наличия в корзину, оформляйте заказ — счет на оплату сразу придет вам на почту!
Характеристики:
- Артикул: 00000073449
-
Диаметр (DN):
100 -
Давление (PN):
40 -
Исполнение:
M -
Сталь:
Ст.20 -
Группа контроля:
IV -
Стандарт:
ГОСТ 34785-2021 -
Производитель:
ОНИКС -

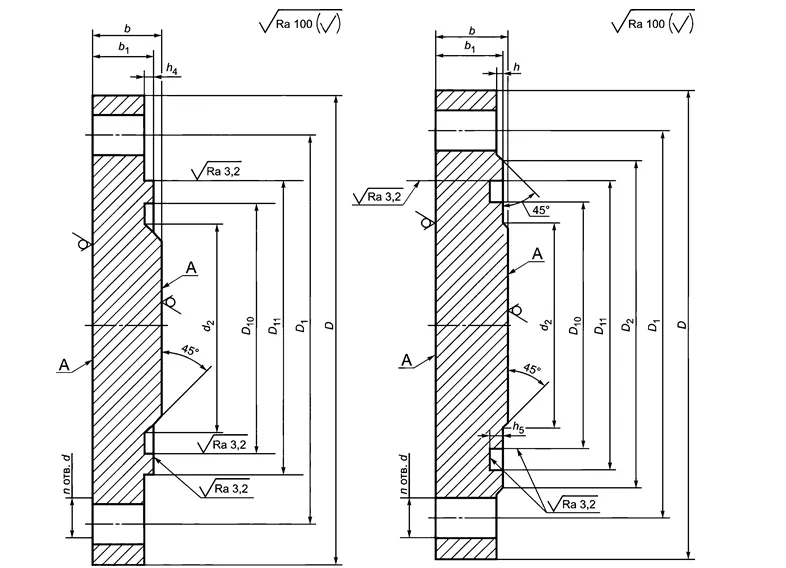

Наружный диаметр (D):
230 -
Кол-во болтовых отверстий (n):
8 -
Вес:
6 -
D10:
128 -
D11:
150 -
h5:
5 -
h4:
6 -
d1:
190 -
d2:
94 -
d:
22 -
h:
3 -
b:
22 -
b1:
20 -
Ряд:
1 -
Базовая единица:
шт -
Возможность производства:
Да -
Идентификатор группы:
Заглушка 100-40-1-ст 20-IV ГОСТ
Описание
Заглушка 100-40-M-1-ст 20-IV ГОСТ 34785-2021 — фланцевая заглушка для герметичного перекрытия конечного участка трубопровода DN 100 на номинальное давление PN 40. Деталь используют в разъемных фланцевых соединениях, когда требуется закрыть линию, временно вывести участок из эксплуатации или предусмотреть возможность последующего доступа к трубопроводу. Если требуется фланцевая заглушка на DN 100 и PN 40, дополнительно стоит проверить исполнение M, материал Ст.20, наружный диаметр 230 мм и количество отверстий 8. Геометрические параметры конкретной модификации: исполнение M, ряд 1, D = 230 мм, h = мм, диаметр отверстия под крепеж мм. Крепежная схема включает 8 отверстий по D1 мм, вес заглушки составляет 6 кг. Заглушка соответствует ГОСТ 34785-2021. Перед закупкой рекомендуется сверить полное обозначение детали, так как одинаковые DN могут отличаться по давлению, исполнению и крепежной схеме. Заглушка изготовлена из стали 20. Эта марка широко используется в трубопроводной отрасли благодаря технологичности и понятным механическим характеристикам; допустимость применения следует оценивать по условиям конкретной системы. Заглушку следует рассматривать как часть фланцевого узла вместе с ответным фланцем, прокладкой и крепежом. Совпадение всех присоединительных параметров помогает обеспечить правильную сборку и требуемую герметичность соединения. Указанная масса 6 кг помогает заранее оценить общий вес поставки и требования к погрузочно-разгрузочным операциям. Если характеристики соответствуют вашей спецификации, добавьте заглушку в корзину и отправьте заказ через сайт. Онлайн-заявки передаются в приоритетную обработку.
3 331 руб.
