Заглушка поворотная 2-500-2,5-ст.20 АТК 26-18-5-93

Заглушка поворотная 2-500-2,5-ст.20 АТК 26-18-5-93 — поворотная заглушка для трубопроводного соединения DN 500 на номинальное давление PN 2.5. Деталь применяют во фланцевых узлах, где требуется технологически перекрывать или открывать проход путем перевода поворотного элемента в нужное положение без демонтажа всего соединения.

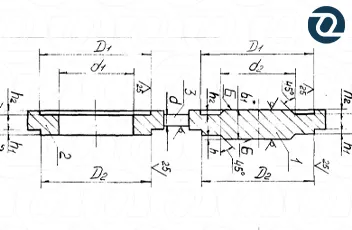

Геометрические параметры позиции включают размер B 90 мм, диаметры d1 500 мм, d2 490 мм и d 16 мм. Параметры b и b1 составляют соответственно 33 и 40 мм, наружный диаметр D — 615 мм. Вес детали равен 113.5 кг.

Заглушка изготовлена из стали 20 — широко применяемого материала для соединительных и трубопроводных деталей. Такое исполнение подходит для стандартных промышленных условий при соответствии характеристик стали рабочей среде.

Позиция выполнена по АТК 26-18-5-93. Перед закупкой рекомендуется проверить совпадение условного прохода, давления, исполнения и размерных параметров с проектом.

Заглушку следует рассматривать как часть единого фланцевого узла вместе с ответными элементами и крепежом. Совпадение размеров и параметров соединения помогает обеспечить правильную сборку и безопасное технологическое переключение.

Ключевые параметры товара — заглушка поворотная DN 500, PN 2.5, исполнение 2, материал Ст.20, АТК 26-18-5-93. Размеры B 90 мм и D 615 мм уточняют конкретную модификацию.

Указанная масса 113.5 кг помогает заранее оценить общий вес поставки и требования к погрузочно-разгрузочным операциям.
