Заглушка поворотная 2-500-1,6-09Г2С АТК 26-18-5-93

Для трубопровода DN 500, рассчитанного на PN 1.6, предусмотрена Заглушка поворотная 2-500-1,6-09Г2С АТК 26-18-5-93. Поворотная конструкция удобна на участках, где необходимо периодически изолировать линию или восстанавливать проход при проведении ремонта, обслуживания и технологических переключений.

При новом монтаже или замене детали важно учитывать полное обозначение изделия. Одинаковые DN и PN могут встречаться у вариантов с различной геометрией или исполнением, поэтому подбирать позицию только по номинальным параметрам недостаточно. Поворотная заглушка выполнена из стали 09Г2С — низколегированного конструкционного материала, применяемого в трубопроводных системах с повышенными требованиями к механическим свойствам и температурному диапазону.

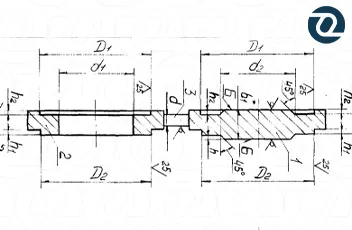

Размерные характеристики позволяют отличить эту позицию от близких типоразмеров: B = 85 мм, d1/d2 = 501/490 мм, d = 16 мм, b/b1 = 29/36 мм, наружный диаметр D = 585 мм. Масса — 88.5 кг.

Норматив изготовления — АТК 26-18-5-93. Полную маркировку заглушки удобно использовать для сверки с закупочной спецификацией и чертежами трубопроводного узла.

Вес поворотной заглушки — 88.5 кг. Этот параметр особенно полезен при планировании логистики и работ с крупными типоразмерами.

Для точного подбора поворотной заглушки важна совокупность значений: DN 500, PN 1.6, исполнение 2, B 85 мм, D 585 мм, d1 501 мм, d2 490 мм и материал 09Г2С. Для покупки соберите необходимые позиции в корзине и завершите оформление на сайте. Заказы с сайта рассматриваются в приоритетном порядке.
