Заглушка поворотная 2-500-4,0-09Г2С АТК 26-18-5-93

При комплектации трубопроводного узла DN 500 под давление PN 4.0 можно использовать Заглушка поворотная 2-500-4,0-09Г2С АТК 26-18-5-93. Поворотная заглушка устанавливается во фланцевом соединении и предназначена для переключения участка между открытым и перекрытым состояниями при регламентных работах.

Основной норматив позиции — АТК 26-18-5-93. При замене ранее установленной детали следует сравнивать не только DN и PN, но и полное исполнение с размерами B, d1, d2, d, b, b1 и D.

Поворотные заглушки применяют в технологических трубопроводах, где требуется периодическая надежная изоляция участка без установки отдельного запорного органа. Переключение положения выполняют в рамках предусмотренной конструкции фланцевого узла и регламента эксплуатации. Поворотная заглушка выполнена из стали 09Г2С — низколегированного конструкционного материала, применяемого в трубопроводных системах с повышенными требованиями к механическим свойствам и температурному диапазону.

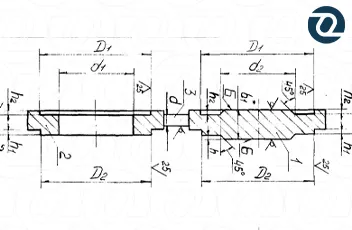

Геометрические параметры позиции включают размер B 100 мм, диаметры d1 495 мм, d2 490 мм и d 20 мм. Параметры b и b1 составляют соответственно 43 и 50 мм, наружный диаметр D — 615 мм. Вес детали равен 147 кг.

Для комплектации и перевозки дополнительно можно учитывать массу конкретной позиции — 147 кг.

В спецификации позицию можно обозначить как заглушка поворотная DN 500, PN 4.0, исполнение 2, 09Г2С, АТК 26-18-5-93. Полный набор размеров позволяет отличить нужный вариант от соседних типоразмеров. Заказать эту позицию можно онлайн: добавьте товар в корзину, укажите необходимое количество и оформите заказ на сайте. Интернет-заказы получают приоритет при обработке.
