Заглушка поворотная 2-500-2,5-09Г2С АТК 26-18-5-93

Заглушка поворотная 2-500-2,5-09Г2С АТК 26-18-5-93 применяется в качестве поворотной заглушки на трубопроводах DN 500 с номинальным давлением PN 2.5. Такое решение позволяет наглядно фиксировать открытое или закрытое состояние участка и используется в разъемных фланцевых соединениях при соблюдении проектных требований.

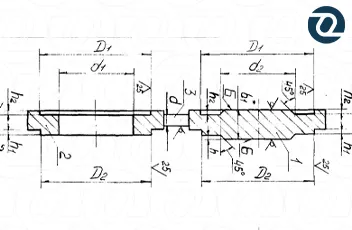

Монтажные размеры этой модификации: B 90 мм, d1 500 мм, d2 490 мм, d 16 мм, b 33 мм, b1 40 мм и внешний диаметр 615 мм.

Указанная масса изделия — 113.5 кг.

Позиция выполнена по АТК 26-18-5-93. Перед закупкой рекомендуется проверить совпадение условного прохода, давления, исполнения и размерных параметров с проектом.

Для поиска в каталоге позицию удобно идентифицировать по сочетанию характеристик: поворотная заглушка АТК 26-18-5-93 DN 500, PN 2.5, исполнение 2, материал 09Г2С, наружный диаметр D 615 мм. Поворотная заглушка выполнена из стали 09Г2С — низколегированного конструкционного материала, применяемого в трубопроводных системах с повышенными требованиями к механическим свойствам и температурному диапазону.

Для технологических переключений поворотная заглушка дает механически однозначный способ изоляции линии. Конкретный порядок ее перевода из одного положения в другое должен определяться проектом и эксплуатационными инструкциями объекта.

Указанная масса 113.5 кг помогает заранее оценить общий вес поставки и требования к погрузочно-разгрузочным операциям. Для заказа этой позиции воспользуйтесь корзиной сайта и завершите оформление онлайн. Интернет-заказы обрабатываются в приоритетном порядке.
