Заглушка поворотная 2-700-1,6-09Г2С АТК 26-18-5-93

Для разъемного трубопроводного соединения DN 700 на PN 1.6 подходит Заглушка поворотная 2-700-1,6-09Г2С АТК 26-18-5-93. Конструкция ориентирована на технологическое перекрытие линии и удобна там, где состояние участка должно быть визуально понятным и воспроизводимым при обслуживании.

Такая деталь удобна на участках, где необходимо визуально подтверждать состояние линии — открыто или перекрыто. Корректность применения зависит от совместимости заглушки с ответными фланцами, прокладками и крепежом. Поворотная заглушка выполнена из стали 09Г2С — низколегированного конструкционного материала, применяемого в трубопроводных системах с повышенными требованиями к механическим свойствам и температурному диапазону.

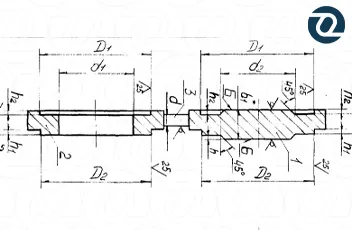

Монтажные размеры этой модификации: B 100 мм, d1 692 мм, d2 680 мм, d 20 мм, b 36 мм, b1 45 мм и внешний диаметр 800 мм.

Указанная масса изделия — 203 кг.

Основной норматив позиции — АТК 26-18-5-93. При замене ранее установленной детали следует сравнивать не только DN и PN, но и полное исполнение с размерами B, d1, d2, d, b, b1 и D.

Для комплектации и перевозки дополнительно можно учитывать массу конкретной позиции — 203 кг.

Для точного подбора поворотной заглушки важна совокупность значений: DN 700, PN 1.6, исполнение 2, B 100 мм, D 800 мм, d1 692 мм, d2 680 мм и материал 09Г2С.

Чтобы передать заказ в работу, выберите количество, добавьте позицию в корзину и оформите заказ через сайт. Интернет-заказы обрабатываются приоритетно.
