Заглушка поворотная 2-700-1,6-ст.20 АТК 26-18-5-93

При комплектации трубопроводного узла DN 700 под давление PN 1.6 можно использовать Заглушка поворотная 2-700-1,6-ст.20 АТК 26-18-5-93. Поворотная заглушка устанавливается во фланцевом соединении и предназначена для переключения участка между открытым и перекрытым состояниями при регламентных работах.

Для поиска в каталоге позицию удобно идентифицировать по сочетанию характеристик: поворотная заглушка АТК 26-18-5-93 DN 700, PN 1.6, исполнение 2, материал Ст.20, наружный диаметр D 800 мм.

Заглушка изготовлена из стали 20 — широко применяемого материала для соединительных и трубопроводных деталей. Такое исполнение подходит для стандартных промышленных условий при соответствии характеристик стали рабочей среде.

Поворотные заглушки применяют в технологических трубопроводах, где требуется периодическая надежная изоляция участка без установки отдельного запорного органа. Переключение положения выполняют в рамках предусмотренной конструкции фланцевого узла и регламента эксплуатации.

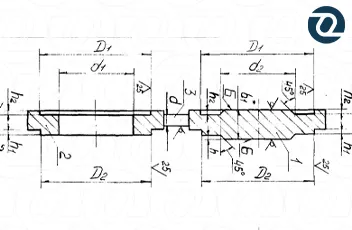

Геометрические параметры позиции включают размер B 100 мм, диаметры d1 692 мм, d2 680 мм и d 20 мм. Параметры b и b1 составляют соответственно 36 и 45 мм, наружный диаметр D — 800 мм. Вес детали равен 203 кг.

Основной норматив позиции — АТК 26-18-5-93. При замене ранее установленной детали следует сравнивать не только DN и PN, но и полное исполнение с размерами B, d1, d2, d, b, b1 и D.

Для комплектации и перевозки дополнительно можно учитывать массу конкретной позиции — 203 кг. Заказать эту позицию можно онлайн: добавьте товар в корзину, укажите необходимое количество и оформите заказ на сайте. Интернет-заказы получают приоритет при обработке.
