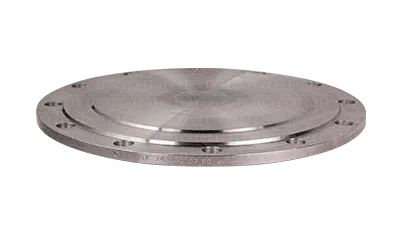

Заглушка 2-300-1,6-СТ20 АТК 24.200.02-90
Характеристики
Диаметр (DN)
300
Давление (PN)
1.6
Исполнение
2
Сталь
20
Стандарт
АТК 24.200.02-90
Внешний диаметр (D)
460
Высота зеркала (h)
5
Диаметр болтового отверстия (d)
26
Кол-во болтовых отверстий (n)
12
Меж.центровое расстояние (D1)
410
D4
363
d2
294
b
24
b1
21
Наличие товара
под изготовление
