Очки Шмидта по-новому: разбор стандарта ГОСТ 71797-2024
С декабря 2024 года для трубопроводной отрасли действует новый стандарт - ГОСТ 71797-2024 на поворотные заглушки. Новый НД объединил опыт АТК 26-18-5-93, Т-ММ-25-01-06 и международного ASME B 16.48.

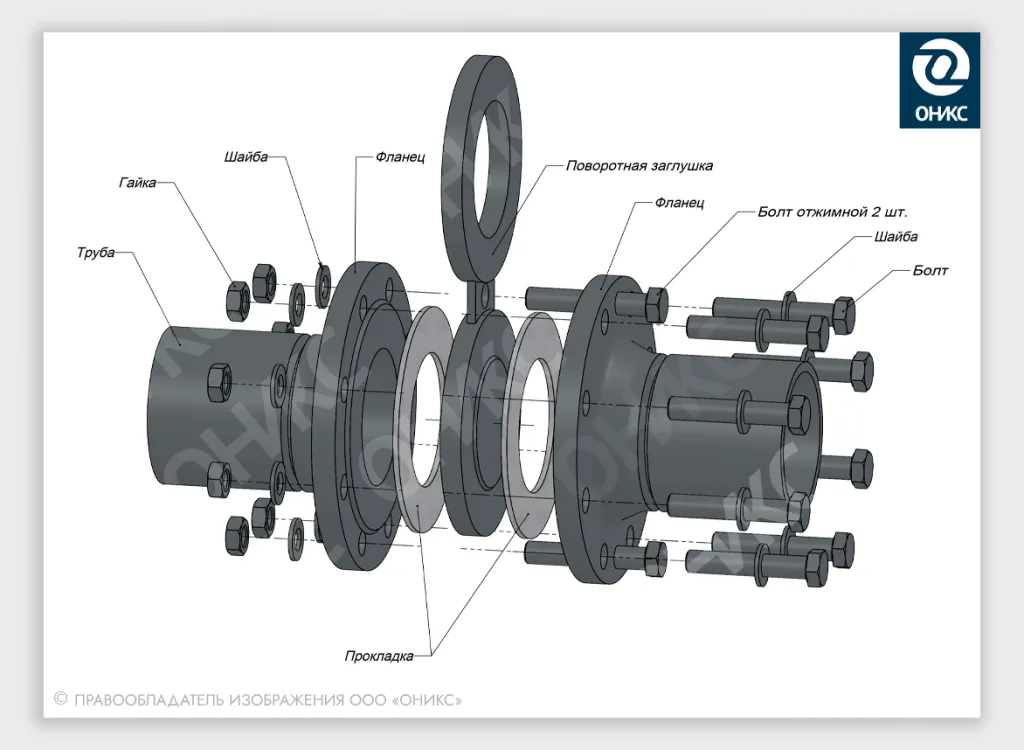

Поворотная заглушка предназначена для полной или частичной герметизации трубопровода. Она состоит из двух плоских дисков, соединенных между собой перемычкой. Один диск полностью глухой, второй - проходной. Реверсивная заглушка работает в двух положениях: «открыто» и «закрыто».
Типы заглушек по ГОСТ 71797-2024
- Поворотная заглушка (figure-8 blank). Классическая восьмерка;
- Заглушка с хвостовиком (paddle blank). Круглая глухая заглушка с хвостовиком;
- Кольцо с хвостовиком (paddle spacer). Проходное кольцо с хвостовиком.
Размеры поворотных заглушек ГОСТ 71797: диаметр и давление
| Исполнение | Уплотнительная поверхность | Номинальное давление | Диаметр |
|---|---|---|---|
| тип 1 | соединительный выступ | от 1,6 до 4,0 МПа (от 16 до 40 кгс/см²) | 15-600 мм |
| тип 2 | выступ-впадина | от 1,6 до 10,0 МПа (от 16 до 100 кгс/см² ) | 15-600 мм |
| тип 3 | под прокладку овального сечения | от 6,3 до 16,0 МПа (от 63 до 160 кгс/см²) | 15-400 мм |
| тип 4 | шип-паз | от 1,6 до 10,0 МПа (от 16 до 100 кгс/см²) | 15-600 мм |
Стандарт охватывает широкий диапазон размеров: от DN 15 до DN 600 мм. Заглушки рассчитаны на работу при давлениях от 1,6 до 16 МПа. Заглушки могут быть в четырех типах исполнений уплотнительной поверхности: соединительный выступ, выступ-впадина, под прокладку овального сечения и шип-паз. Команда ОНИКС полностью внедрила требования ГОСТ 71797 в производстве. Если вам нужны поворотные заглушки - обращайтесь к менеджерам отдела продаж в Санкт-Петербурге, Екатеринбурге и Москве.
