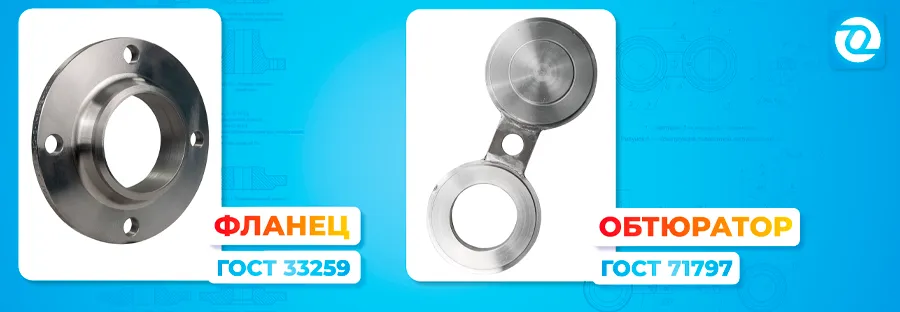

Ответное соединение: фланец ГОСТ 33259 и поворотная заглушка ГОСТ 71797
Поворотные заглушки по ГОСТ 71797-2024 совместимы с фланцами по ГОСТ 33259-15
Таблица 1: Ответное соединение уплотнительной поверхности между фланцами по ГОСТ 33259-15 и поворотными заглушками по ГОСТ 71797-24
| № | Поворотные заглушки по ГОСТ 71797-24 | Фланцы по ГОСТ 33259-15 |
|---|---|---|
| 1 | тип 1, соединит. выступ | А (плоскость), В (соединит. выступ) |
| 2 | тип 2, выступ-впадина | E-F (выступ-впадина) |
| 3 | тип 3, под прокладку овального сечения | J (под прокладку овального сечения) |
| 4 | тип 4, шип-паз | C-D (шип-паз) |
В зависимости от уплотнительной поверхности фланцев можно подобрать ответную пару среди поворотных заглушек.
После того, как новый ГОСТ 71797 на поворотные заглушки вступил в силу, подобрать ответные соединения стало проще. Реверсивные заглушки разделены на четыре исполнения, где каждое рассчитано на свои условия работы. Подобрать фланцевую пару можно для большинства исполнений, кроме: исп. K под линзовую прокладку и исп. L-M под фторопластовую прокладку. Первый тип заглушек подходит для соединения с фланцами A и B, его тип присоединения - соединительный выступ. Для фланцев E-F подойдет второй тип заглушек “выступ-впадина” для давления от 1,6 до 10 МПа. Фланцы с уплотнительной поверхностью J найдут ответное соединение с заглушками типа 3. Фланцевая пара C-D подходит к заглушкам с аналогичным уплотнением поворотных заглушек “шип-паз” тип 4.
