Фланцевые заглушки по ГОСТ 34785-21. Технические характеристики и особенности

20 июля 2022, 13:55 Историческая справка


Российские стандарты на фланцевые заглушки берут свое начало с 1954-го года. Хронология выстраивалась следующим образом: ГОСТ 6973-54 → замена на ГОСТ 12836-67 → С 1990 года норматив пересмотрели и все нововведения внесли в АТК 24.200.02-90. С 1 июля 2022 года вступил в силу новый стандарт, регламентирующий фланцевые заглушки - ГОСТ 34785-21. Норматив подразумевает 100% стыковку со стандартной конфигурацией фланцев по ГОСТ 33259-15 и вводится впервые. Альбом типовых конструкций 24.200.02-90 не отменяется.


Что такое фланцевая заглушка ГОСТ 34785-21?


Фланцевые заглушки по ГОСТ-34785-21 предназначены для временного или постоянного перекрытия потока среды в линии трубопровода. Конструкционно представляют собой стальной диск без центрального отверстия. На равном расстоянии друг от друга расположены болтовые отверстия.


Технические характеристики заглушек


заглушка ГОСТ 34785 ОНИКС.png

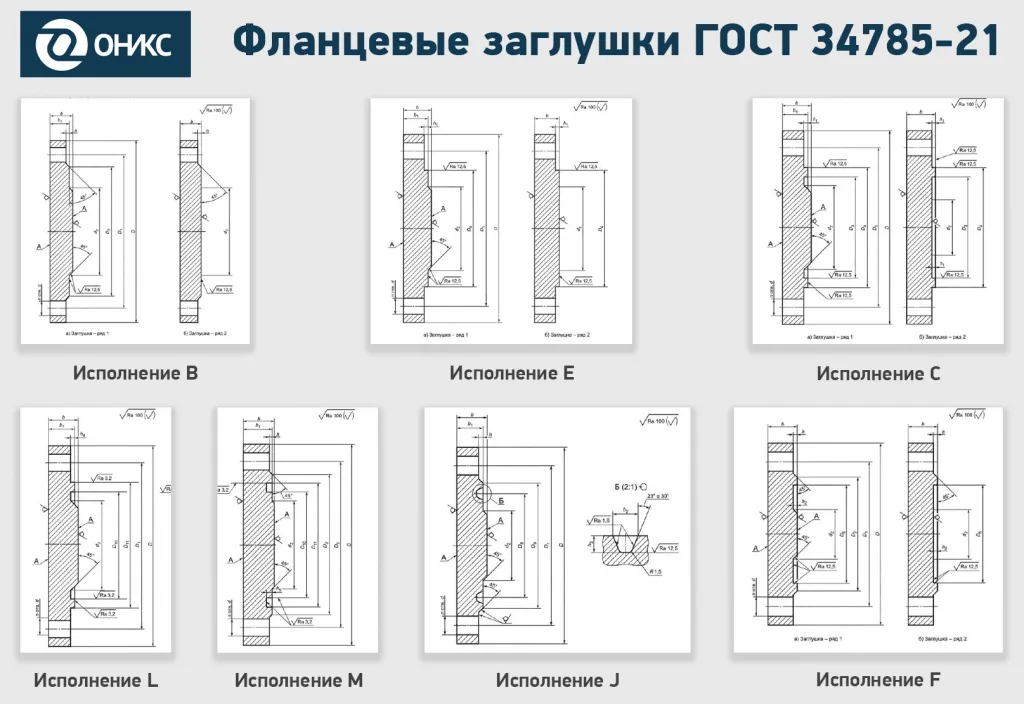

ГОСТ выделяет 7 типов исполнений уплотнительной поверхности:

  • исполнение В с соединительным выступом;
  • исполнение Е с выступом;
  • исполнение С с шипом;
  • исполнение L с шипом;
  • исполнение М с пазом;
  • исполнение J под прокладку овального сечения;
  • исполнение F с впадиной.

Исполнения B-M рассчитаны на номинальное давление от 0,6 до 6,3 МПа. Заглушки для прокладки овального сечения (исп. J) выдерживают агрессивные условия давления. Диапазон действия начинается от 6,3 до 16 МПа. Исполнением F или впадина предназначены для номинального давления до 4 МПа. Наибольший охват диаметра представлен в заглушках исполнения B. Стандарт допускает их производство от 10 до 1200 мм. Шесть остальных исполнений доступны в верхнем пределе от 400 до 800 мм.


Таблица 1. Размерный ряд фланцевых заглушек ГОСТ 34785-21


Исполнение Диаметр Давление
B (с соединит. выступом) от 10 до 1200 мм от 0,63 до 6,3 МПа (6,3-63 бар / кгс/см2)
F (впадина) от 10 до 800 мм от 0,63 до 4,0 МПа (6,3-40 бар / кгс/см2)
E (выступ) от 10 до 800 мм от 0,63 до 6,3 МПа (6,3-63 бар / кгс/см2)
C (шип) от 10 до 800 мм от 0,63 до 6,3 МПа (6,3-63 бар / кгс/см2)
M (паз, под фторопластовую прокладку) от 10 до 600 мм от 0,63 до 6,3 МПа (6,3-63 бар / кгс/см2)
L (шип, под фторопластовую прокладку) от 10 до 600 мм от 0,63 до 6,3 МПа (6,3-63 бар / кгс/см2)
J (под прокладку овального сечения) от 15 до 400 мм от 6,3 до 16 МПа (63 - 160 бар / кгс/см2)

Размеры уплотнительных поверхностей заглушек соответствуют размерам фланцев по ГОСТ 33259. Для уплотнения доступны следующие типы прокладок: эластичные, спирально-навитые (СНП), графитовые и овальные (исп J). При подборе учитывайте условия внешней и внутренней среды, температуру и давление.

Маркировка схожа с маркировкой фланцев. На первом месте товарный знак завода изготовителя, затем идет диаметр, давление, одно из 7-ми исполнений, номер размерного ряда (первый или второй), марка стали и группа контроля. Заглушки изготавливают из листового и сортового проката, поковок и штампованных заготовок. Что касается крепежных деталей, то их технические требования должны соответствовать ГОСТ 33259, раздел 7.9, таблица 12.


Особенности фланцевых заглушек по ГОСТ 34785


заглушки квадратные ОНИКС.png

  • Появилась возможность производить квадратные заглушки на номинальное давление до 40 МПа и до 100 мм. Размерный ряд подходят для всех исполнений для первого ряда.

  • Введена группа контроля. На уплотнительных поверхностях не допускаются вмятины, задиры, трещины, раковины и механические повреждения. Для заглушек с уплотнительной поверхностью исполнения J на уплотнительных поверхностях не допускаются шлаковые включения и волосовины, выходящие на поверхность. Полный перечень видов и объемов испытаний соответствует ГОСТ 33259-15.

  • Появление первого и второго ряда расширяет возможности применения фланцевых заглушек, а также появились размеры на некоторые позиции, которых нет в АТК 24.200.02-90.
