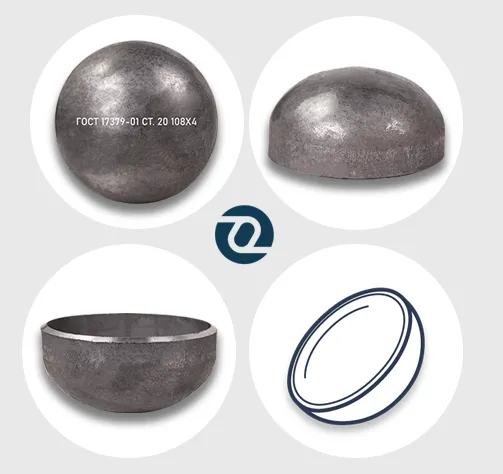

Эллиптические стальные заглушки - ГОСТ 17379-01
Основная задача и применение эллиптической заглушки во многом кроется в самом названии: заглушка имеет сферическую форму и устанавливается на трубопроводе с целью заглушить трубу. Метод изготовления (методом гидравлического выдавливания прессом из листа металла) позволяет получить бесшовную деталь, что в несколько раз увеличивает прочность и надежность соединения. Перекрыть поток внутренней среды можно с использованием эллиптических заглушек диаметром DN от 25 до 500 (перейти в каталог).
Нормативные документы
Заглушки изготавливают согласно стандартам ГОСТ 17379-01. Размерный ряд предполагает два исполнения эллиптических заглушек и встречается для труб международного стандарта ISO (1 исп.) и российского стандарта ГОСТ (2 исп.).
| ГОСТ 17379-01 (1 исп) | ГОСТ 17379-01 (2 исп) |
|---|---|
| DN от 15 до 1000 | DN от 25 до 500 |
| D от 21,3 до 1016,0 | D от 32 до 530 |
| T от 2,0 до 12,5 | T от 2,0 до 30,0 |
| К от 25 до 305 | К от 15 до 150 |

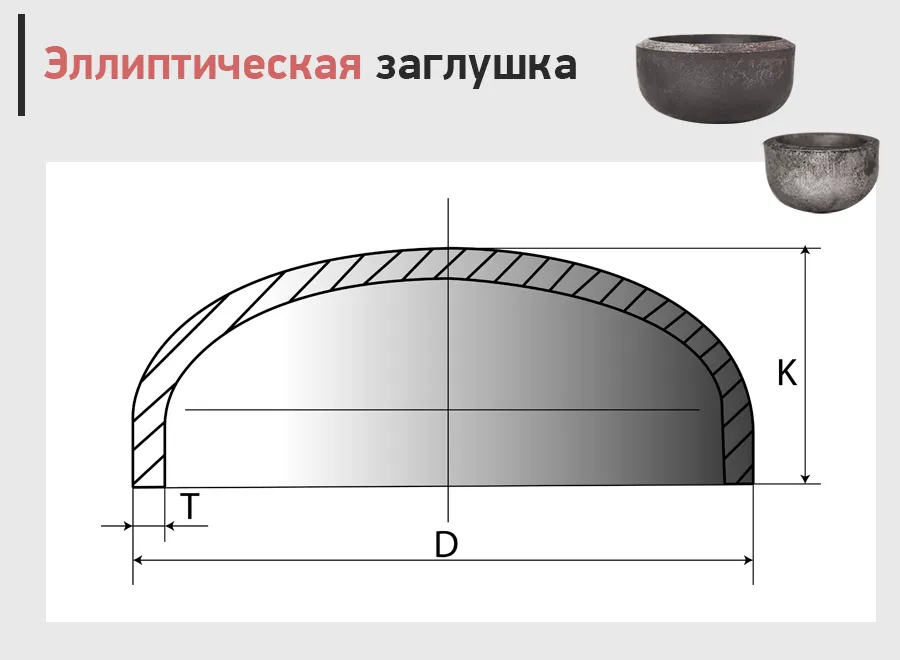

DN - номинальный диаметр
D - большой наружный диаметр
T - толщина стенки
K - размер между плоскостью торца и наиболее удаленной от нее точкой наружной поверхности заглушки
Условия эксплуатации и технические требования для эллиптических заглушек подчиняются единому ГОСТ 17380-01 - общий государственный стандарт на бесшовные стальные детали, такие как отводы, переходы, тройники и заглушки из углеродистой и низколегированной стали. Эллиптические штампованные заглушки возможны до 500 диаметра, а если требуется заглушить трубу или сосуд, вам понадобятся эллиптические днища, диаметром до 4500 (ГОСТ 6533-78).
Использование эллиптических заглушек
В исходной детали различают толщину стенки, внутренний и внешний диаметр. В компании «ОНИКС» вы можете приобрести эллиптические заглушки из марки стали 20. За счет своей прочной конструкции, эллиптические заглушки устанавливают на магистральных, подводящих и технологических трубопроводах и используют на газовых и химических промышленных предприятиях, а также на предприятиях тепло и водоснабжения. Выдерживают давление до 16МПа. Эллиптические заглушки можно использовать практически в любой рабочей среде и подвергать практически любым воздействиям. Деталь обеспечивает надежное соединение с трубой, имеет низкий коэффициент теплового расширения и обладает высокой газовой герметичностью. Монтируют с помощью сварки. Узнайте стоимость эллиптических заглушек в прайс-листе.
Чтобы приобрести эллиптические заглушки, направьте запрос по электронной почте или позвоните менеджерам отдела продаж.
