Как производят фланцевый компенсатор ЧЕГЛОК в «ОНИКС»?

Как производят фланцевый компенсатор ЧЕГЛОК в «ОНИКС»?

Темы:

Компенсатор

Дата публикации статьи: 20.04.2021 Дата актуализации статьи: 06.11.2024 1548

Содержание статьи

Как производят компенсатор ЧЕГЛОК?

Автор статьи

Осколкова Анастасия

Контент-маркетолог компании «ОНИКС»

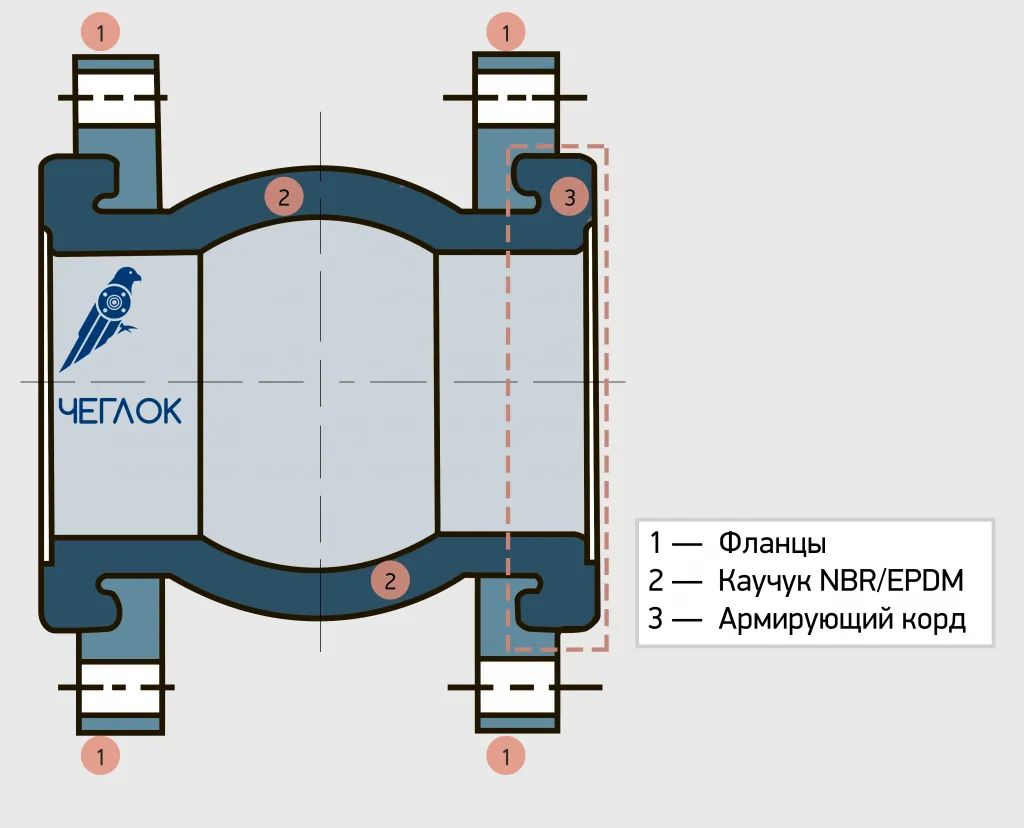

компенсатор чеглок схема.png Фланцевый резиновый компенсатор ЧЕГЛОК устанавливают в местах трубопроводной системы, которые с наибольшей вероятностью подвержены вибрации. Компенсатор предотвращает гидроудары, служит для предотвращения вибрационных нагрузок, поможет компенсировать угловые смещения участков трубопровода, деформацию сжатия или растяжения по оси и различные смещения по типу сдвига трубопровода и присоединяемого оборудования. Такие вибровставки устанавливают при монтаже магистральных и подводящих трубопроводов и встречаются в различных отраслях промышленного комплекса (добыча газа, нефтяная отрасль, теплоэнергетика, коммунальное хозяйство). Герметичное соединение образует надежную соединительную конструкцию.

Функция компенсирования нагрузки из-за смены потока, давления и прочих температурных деформаций возможна благодаря конструкции резинового компенсатора. Во фланцевом компенсаторе ТМ ЧЕГЛОК используется армирующий корд. В зависимости от условий эксплуатации и внутренней среды, используется каучук NBR или EPDM.

Как производят компенсатор ЧЕГЛОК?

Вибровставку ЧЕГЛОК собирают на производстве Екатеринбурга и Санкт-Петербурга. Склады компании в двух городах делают логистику максимально эффективной по всей России.

Процесс производства затрагивает 4 обязательных этапа:

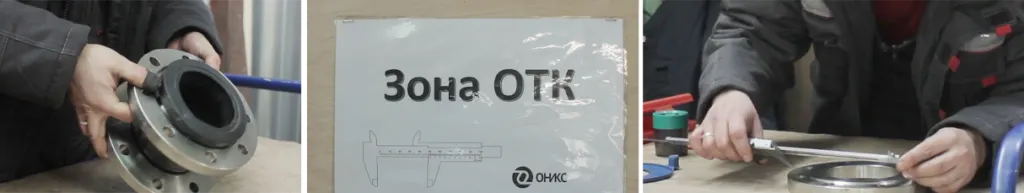

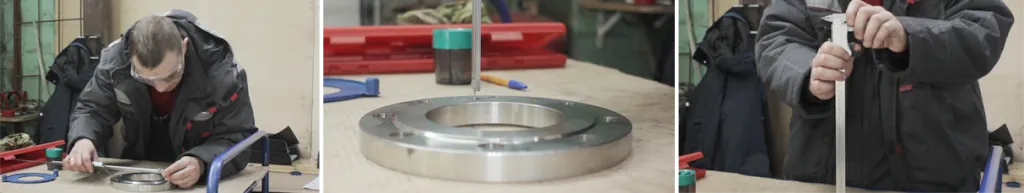

Проверка фланцев отделом технического контроля на соответствие требованиям;

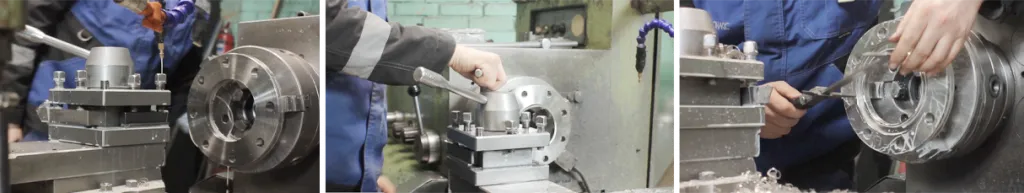

Переточка фланца;

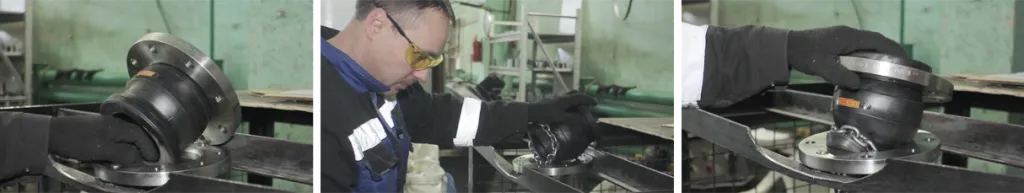

Процесс сборки компенсатора;
Проверка готового компенсатора отделом технического контроля на соответствие технической документации.

Свойства производимых компенсаторов

Вид	Параметр	Показатель
NBR	Проход номинальный	DN 40-600
	Давление номинальное PN, МПа (кгс/см²)	1,0 (10) 1,6 (16)
	Температура рабочей среды, °С	<120
	Температура окружающей среды, °С	от - 15 до + 40
	Присоединение	фланцевое по ГОСТ 33259 -15
	Допустимые деформации (ход)	осевое сжатие - от 8 до 30 мм; осевое растяжение - от 5 до 18 мм; боковое смещение - до 15°
EPDM	Проход номинальный	DN 40-600
	Давление номинальное PN, МПа (кгс/см²)	1,6 (16) ; 1,0(10)
	Температура рабочей среды, °С	<120
	Температура окружающей среды, °С	от - 15 до + 40
	Присоединение	фланцевое по ГОСТ 33259 -15
	Допустимые деформации (ход)	осевое сжатие - от 8 до 25 мм; осевое растяжение - от 5 до 16мм; боковое смещение - до 15°

Дополнительная информация про фланцевый резиновый компенсатор:

Устранение вибрационных нагрузок в нефтепроводах с помощью использования фланцевых компенсаторов с резиновыми вставками из NBR - перейти
Подробный разбор фланцевых резиновых компенсаторов: технические характеристики, виды, применение - перейти
