Как выбрать фланцевую заглушку? АТК 24.200.02-90

Дата публикации статьи: 20.01.2022 Дата актуализации статьи: 06.11.2024 5486
Содержание статьи
Автор статьи

Осколкова Анастасия

Контент-маркетолог компании «ОНИКС»

Что такое фланцевая заглушка?

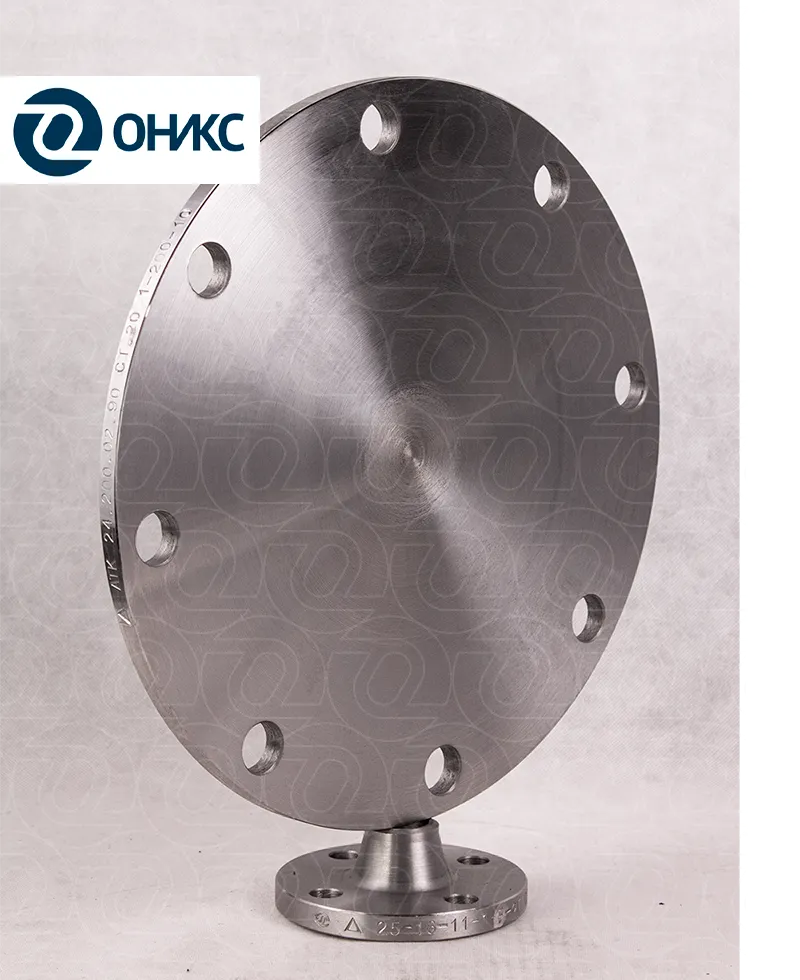

Фланцевая заглушка - это сплошная стальная деталь, без центрального отверстия (внутренний диаметр) для потока среды, а уплотнительные кольца врезаны в сопрягаемую поверхность. По периметру диска расположены монтажные отверстия.


5533.pngСтандарт: АТК 24.200.02-90
Как еще называют: Глухой фланец
Способы изготовления: Листовой прокат или поковки
Виды зеркала: 5 исполнений
Диаметры: 10-1200 мм
Давление: от 0,6 до 16 МПа (от 6 до 160 кгс/см2)
Температура: от -70 до +600 °С
Марка стали: Углеродистые и легированные
Пример обозначения: Заглушка 1 - 100 - 0,6 - 16ГС - 6 АТК 24.200.02-90


В первую очередь, заглушка предназначена для закрытия линии трубопровода, поэтому она устанавливается в конечных точках и завершает всю цепочку трубы. Иногда заглушки ставят, чтобы создать упор. Глухой фланец применяют в тех случаях, когда трубопровод требует ряд модификаций: например, при установке нового клапана или фитинга для изменения направления потока. Заглушки имеют базовую конструкцию, внешне напоминающую фланцы по ГОСТ 33259-15, но весят больше из-за отсутствие отверстия. Заглушки АТК монтируются без помощи сварки и крепятся при помощи болтов или шпилек к фланцу, который в свою очередь уже приварен к трубе. При изготовлении, получается меньше вторичного сырья - неотъемлемый плюс при производстве.


Если сравнить глухой фланец с поворотными заглушками, то мы увидим различия в условиях применения. Заглушки АТК устанавливают с целью надежно и основательно перекрыть поток, а не остановить движение среды на короткое время, как у обтюраторов.


Схема заглушек АТК 24.200.02-90


Альбом типовых конструкций 24.200.02-90 выделяет 5 исполнений уплотнительной поверхности. В зависимости от своего исполнения, заглушки могут выдерживать давление от 0,6 до 16 МПа, температуру от -70 до 600 °С и могут быть выполнены диаметром от 10 до 1200 мм.


Таблица 1. Схема ответного фланцевого соединения в виде заглушки АТК  24.200.02-90 и фланца по ГОСТ 33259-15.

Исполнение заглушки АТК 24.200.02-90 Схема АТК 24.200.02-90 Ответный фланец по ГОСТ 33259-15 Схема отв. фланца по ГОСТ 33259-15
Исп. 1 с соединит. выступом  атк 1 исп.png Исп. B (1) с соединит. выступом  фл исп B.png
Исп. 2 с выступом  атк 2 исп.png Исп. F (3) с впадиной  фл исп F.png
Исп. 3 с шипом  атк 3 исп.png Исп. D (5) с пазом, Исп. M (9) с пазом под фторопластовую прокладку  фл исп M.png
Исп. 4 под прокладку овального сечения  атк 4 исп.png Исп. J (7) под прокладку овального сечения  фл исп J.png
Исп. 5 с впадиной  атк 5 исп.png Исп. E (2), с выступом фл исп E.png


Каждое исполнение заглушки соответствует исполнению и параметрам ответного фланца. Учитывая эти характеристики, заглушки могут быть сопряжены с фланцами по ГОСТ 33259-15 в исполнениях B (1) с соединит. выступом, исп. F (3) с впадиной, исп. E (2), с выступом, исп. J (7) под прокладку овального сечения, исп. D (5) с пазом и исп. M (9) с пазом под фторопластовую прокладку.



Какую функцию выполняют глухие фланцы?


Без глухого фланца было бы практически невозможно ремонтировать или выполнять текущее техническое обслуживание трубопровода. Заглушки АТК надежны и идеально подходят для систем, требующих полной герметизации, постоянной или временной. Часто они применяются при тестировании потока жидкости/газа. Одним из наиболее существенных преимуществ глухих фланцев для труб является то, что они обеспечивают легкий доступ к трубе во время обслуживания линии. Встречаются в таких отраслях, как: химическая, нефтяная, металлургическая, электрическая, энергетическая и газовая промышленность, коммунальное хозяйство и водоснабжение.


При подборе учитывайте особенности внутренней и внешней среды, диаметр, давление и выбирайте подходящую марку стали.
