Как выбрать компенсатор: NBR или EPDM? В чем разница?

Дата публикации статьи: 22.11.2021 Дата актуализации статьи: 06.11.2024 9979
Содержание статьи
Автор статьи

Осколкова Анастасия

Контент-маркетолог компании «ОНИКС»

➤Что такое резиновый компенсатор?

Это гибкий соединитель, состоящий из двух фланцев, синтетических или натуральных эластомеров. Компенсаторы используют для снятия напряжения в системах трубопровода из-за тепловой и механической вибрации. Односферный резиновый компенсатор используется для поглощения вибрации и снижения шума.


компенсаторы 03.png

Параметры компенсаторов


  • Стандарт: Сертификат соответствия

  • Диаметр: 40 - 1200 мм

  • Давление: 10 - 16 кгс/см²

  • Рабочая среда: зависит от выбора материала

  • Температура эксплуатации: <120

  • Температура окружающей среды: от -15 до +40 °С

  • Материал корпуса: NBR, EPDM

  • Материал фланцев: нержавеющие (12Х18Н10Т и 10Х17Н13М2Т), углеродистые (качественные ст 20 и 09Г2С) и оцинкованные (ст.20 + оцинковка).



➤ Разница между компенсаторами EPDM и NBR


Плавающие стальные фланцы свободно вращаются, что упрощает процесс установки к контрфланцу. Прокладка в таком соединении не предусмотрена, поскольку конструкция армирующего корда у компенсатора успешно заменяет функции уплотнительного кольца. Компенсаторы ставят для трубопроводов воды, минеральных, растительных и животных масел, для газа, азотной кислоты и др. Различают несколько видов материала корпуса, где каждый предназначен под определенную внутреннюю среду.

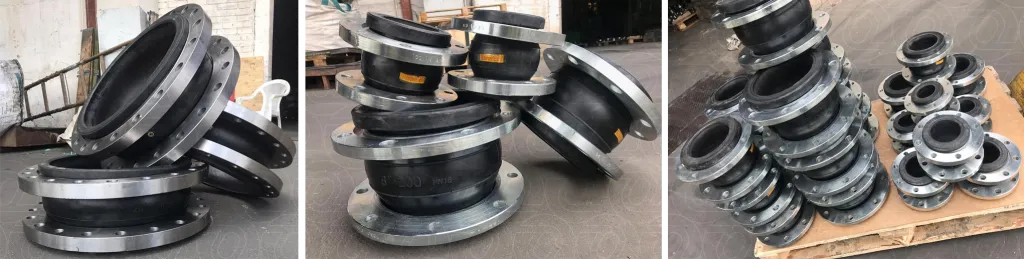

компенсаторы 01.png

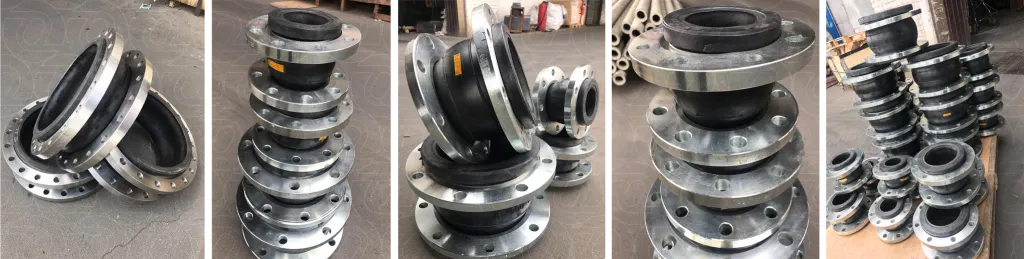

компенсаторы 02.png


Таблица 1. Характеристика и рабочая среда для двух видов компенсаторов из этиленпропиленового и бутадиен-нитрильного каучука.

Параметры NBR EPDM
Название Бутадиен-нитрильный каучук (БНК или НБК, NBR) Этилен-пропиленовый каучук (EPDM)
Характеристика Высокая способность противостоять жидкому топливу и маслу, не поддается влиянию высоких температур. Хорошая термостойкость, воздухонепроницаемость, износостойкость и водостойкость, сильная сила сцепления. Из минусов можно выделить плохую устойчивость к полярным растворителям. Отличается превосходной стойкостью к озону и УФ-излучению, легко выдерживает высокие температуры, а также устойчив к ряду агрессивных сред (разбавленные кислоты, щелочи и полярные растворители). Такой компенсатор легко применять на открытом воздухе при низкий температурах. Применяют при широком диапазоне температур.
Внутренняя среда Минеральные масла, бензин, мазут, ДТ, топливо с содержанием углеводородов не более 40%; животные и растительные масла и жиры, речная и морская вода; многочисленные буровые растворы, солевые растворы при невысокой температуре; хладагенты групп HFA, HFB, HFC; Этиленгликоль. Вода, воздух, морская вода, Этиленгликоль, раствор 5%-15% азотной кислоты, хлорид натрия.

Таблица 2. Сравнительная характеристика рабочих сред типов каучука NBR и EPDM

Свойства EPDM NBR
1 Огнестойкость плохо плохо
2 Водопаростойкость очень хорошо хорошо
3 Электростойкость хорошо посредственно
4 Кислотостойкость хорошо посредственно
5 Износостойкость очень хорошо хорошо
6 Морозостойкость очень хорошо хорошо
7 Нефтестойкость посредственно очень хорошо
8 Химстойкость очень хорошо хорошо
9 Термостойкость очень хорошо хорошо
10 Озоностойкость очень хорошо плохо

➤ Инструкция по установке резиновых компенсаторов


  • Монтаж компенсаторов должен проводиться в соответствии руководством для каучуков NBR и EPDM, по конструкторской и нормативно-технической документации на монтаж трубопроводов и механизмов.
  • При установке необходимо соблюдать параметры, указанные в нормативных таблицах. Расстояние между фланцами трубопровода не должно превышать длинны компенсатора +3мм.
  • Установка компенсатора производится после монтажа трубопроводов. Использование компенсатора в виде опорной конструкции недопустимо.
  • При установке недопустимо превышение указанных параметров по осевому сжатию, растяжению, угловому ходу и изгибу.
  • Болты и гайки устанавливаются с исключением прямого контакта с резиновым элементом. Момент затяжки гаек до диаметров DN 80 (включительно) – 60 Нм, свыше DN 80 – 80 Нм.
  • При проведении сварочных работ необходимо провести демонтаж компенсатора.
  • Необходимо исключить возможность повреждения компенсатора любыми острыми предметами.

➤Перечень нормативных документов:

— Сертификат на сейсмостойкость
— Сертификат соответствия
— Паспорт для компенсатора NBR (бутадиен−нитрильный каучук)
— Паспорт для компенсатора EPDM (этилен−пропиленовый каучук)
