Зачастую, на трубопроводах присутствует потребность надежно заглушить трубу. В этом помогут одноименные фитинги - заглушки. Вот только их целое множество: поворотные, фланцевые, с рукояткой. В чем отличие? Как правильно выбрать? Обо всем расскажем ниже в статье.

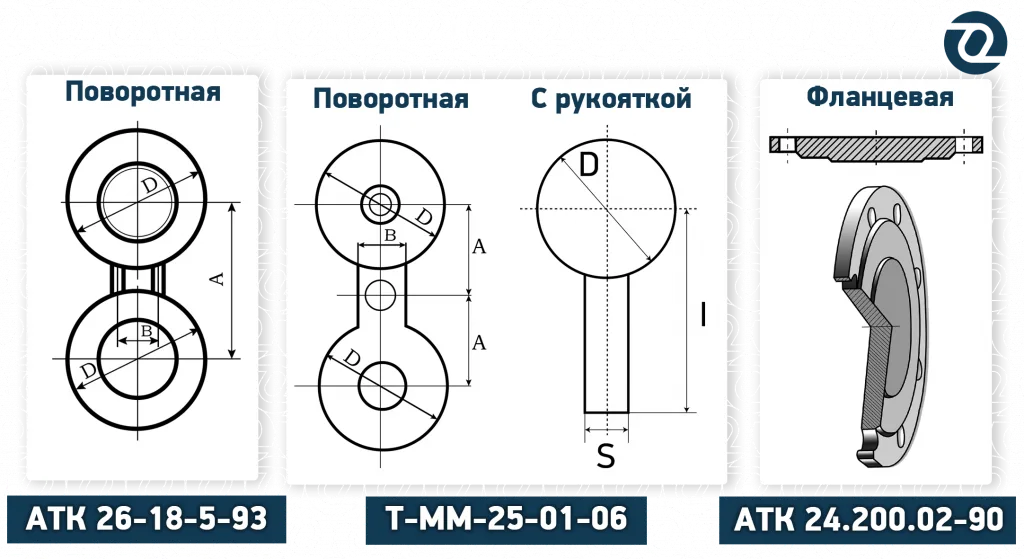

заглушки оникс виды.png

Речь пойдет про:

Таблица 1. Сравнительный анализ четырех видов заглушек для трубопроводов различного назначения

Наименование	Заглушки фланцевые стальные	Заглушки поворотные стальные для фланцев арматуры	Заглушки поворотные плоские	Заглшуки поворотные плоские с рукояткой
Документ	АТК 24.200.02-90	АТК 26-18-5-93	Т-ММ 25-01-06	Т-ММ 25-01-06-01
Область применения	Деталь трубопроводов	Деталь трубопроводов	Деталь трубопроводов	Деталь трубопроводов
Как еще называют	Глухой фланец	Обтюратор, "восьмерка", реверсивная заглушка
Способ изготовления	Листовой прокат или поковки	Листовой прокат - газовая резка	Листовой прокат - газовая резка	Листовой прокат - газовая резка
Какие подходят прокладки	Металлические и неметаллические (паронитовые, фторопластовые, СНП)	Эластичные, асбометаллические, СНП, овальные
Виды зеркала	5 исполнений	3 исполнения	3 исполнения
Диаметры	1 исп: Ру 0,6-1,6 - Ду 10-1200; Ру 2,5 - Ду 10-800; Ру 4,0 - Ду 10-500	1 исп: Ру 1,6 - Ду 50-700; Ру 2,5-4,0 - Ду 50-500	1 исп: Ру 0,6-2,5 - Ду 10-600
Ру в МПа		1 исп: Ру 1,6 - Ду 50-700; Ру 2,5-4,0 - Ду 50-500	2 исп: Ру 0,6-6,3 - Ду 10-600; Ру 10 - Ду 10-400
		2 исп: Ру 1,6 - Ду 50-500; Ру 6,3 - Ду 25-80; Ру 10 - Ду 50-100	2 исп: Ру 0,6-6,3 - Ду 10-600; Ру 10 - Ду 10-400
	2 исп: Ру 1,0-2,5 - Ду 10-800; Ру 4,0 - Ду 10-500; Ру 6,3 - Ду 10-600		3 исп: Ру 0,6-6,3 Ду 10-600; Ру 10 - Ду 10-400

		3 исп: Ру 6,3-10 - Ду 50-400; Ру 16 - Ду 25-400
	3 исп: Ру 0,6-2,5 - Ду 10-800; Ру 4,0 - Ду 10-500; Ру 6,3 - Ду 10-600
Ду в мм

	4 исп: Ру 6,3 - Ду 450; Ру 10 - Ду 10-400; Ру 16 - Ду 15-400;


	5 исп: Ру 4,0 - Ду 50-500
Давление условное	от 0,6 до 16 МПа (от 6 до 160 кгс/см2)	от 1,6 до 16 МПа (от 16 до 160 кгс/см2)	от 0,6 до 10 МПа (до 100 кгс/см2)	от 0,6 до 10 МПа (до 100 кгс/см2)
Температура	от -70 до +600 °С	от -70 до +475 °С	до + 400 °С	до + 400 °С
Марки стали	Углеродистые (ст 20) и легированные (12Х18Н10Т)	ст 20, 09Г2С и др. углеродистые	ст 20, 09Г2С и др. углеродистые	ст 20, 09Г2С и др. углеродистые
Пример обозначения	Заглушка 1 - 100 - 0,6 - 16ГС - 6 АТК 24.200.02-90	ЗП 1 - 500 - 1,6 - 09Г2С АТК 26-18-5-93	З.П. (II) - 600 - 0,6 - 09Г2С - Т-ММ-25-01-06-02	З.Р. (I) - 250 - 2,5 - 20 - Т-ММ-25-01-06-01

Поворотную заглушку невозможно потерять, она в любом случае останется на позиции после ослабления крепления. Если обтюратор зажат между фланцами, достаточно немного расслабить и повернуть его вокруг своей оси, тем самым поменяв проход с «открыто» на «закрыто». Во время проведения ремонтно-монтажных работ, потребуется полностью перекрыть внутренний поток среды, иногда общая продолжительность работ занимает несколько дней.

Заглушки с рукояткой представляют собой стальной диск с приваренным к нему хвостовиком. После проведенных работ ее вынимают, а фланцы стягивают между собой.

Технологически глухой фланец устанавливают на концевых отрезках трубы. Внешне, запорная деталь напоминает конструкцию фланца, однако полностью отсутствует центральный проход. Заглушка АТК 24.200 имеет равно удаленные крепежные отверстия по окружности.

Соотношение исполнения заглушек к зеркалу фланца

Виды зеркала во всех исполнениях подходят под определенные фланцы, тем самым закрывая потребность сразу во всех видах стыковки соединений.

Таблица 2. Исполнения фланцев по ГОСТ 33259-15 по отношению к поворотным заглушкам АТК 26, Т ММ 25 и фланцевым заглушкам по АТК 24.200.

Фланцы ГОСТ 33259-15	ЗП АТК 26-18-5-93	ЗП Т ММ 25-01-06	ЗР Т ММ 25-01-06	ФЗ АТК 24.200.02-90
A	-	-	-	-
B (1)	исп. 1	исп. I	исп. I	исп. 1
E (2)	исп. 2	исп. II	исп. II	исп. 2
F (3)	исп. 2	-	-	исп. 5
C (4)	-	исп. III	исп. III	исп. 3
D (5)	-	исп. III	исп. III	-
K (6)	-	-	-	-
J (7)	исп. 3	-	-	исп. 4
L (8)	-	-	-	-
M (9)	-	-	-	-

Самое важное отличие между фланцевыми и поворотными заглушками заключается в трех переменных:

Способ крепления. Фланцевые заглушки полностью повторяют конструкцию фланцев (за исключением проходного отверстия). Их монтируют с помощью болтов или шпилек, герметично затягивая соединение. Тогда как у ЗП крепежных отверстий по всему периметру нет и стяжка происходит между двумя ответными фланцами.

Метод сборки. Реверсивная заглушка устанавливается между двумя фланцами, дополнительно с двух сторон ставят две уплотнительные прокладки для герметизации соединения. Заглушку АТК 24.200 монтируют с фланцем и уже между ними располагают одну прокладку.

Место установки. Поворотные заглушки устанавливают по ходу линии трубопровода или между двумя действующими точками сети, а фланцевые ставят на конце линии, завершая всю цепочку.

Нельзя даже представить себе ситуацию, при которой фланцевую заглушку будут устанавливать по примеру поворотных - между двумя фланцами. Во-первых, сложно представить в линии трубопровода доступное свободное расстояние для разведения двух труб под толщину заглушки АТК 24.200 и двух прокладок. Во-вторых, потребуется соблюсти со всех сторон исполнения: такая заглушка должна соответствовать зеркалу двух ответных фланцев, что превращает конструкцию в совершенно новый и сложный вид соединения.
