Расчет давления отводов по ГОСТ 17375-01 и 30753-01
Дата публикации статьи: 10.11.2020
Дата актуализации статьи: 16.12.2024
12265
Расчет давления для отводов марки стали 20
Отводы применяют, когда необходимо перенаправить поток жидкости в трубе в местах поворота, изгиба, изменения диаметра. На маркировке отводов обозначается ГОСТ, диаметр, толщина стенки и марка стали. На какое давление рассчитаны отводы? Как его определить? Ответ можно найти в общем ГОСТ 17380-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали», там приведен расчет давления. Мы произвели все необходимые расчеты, чтобы вы могли грамотно подобрать необходимый отвод.
➤ Отраслевые стандарты

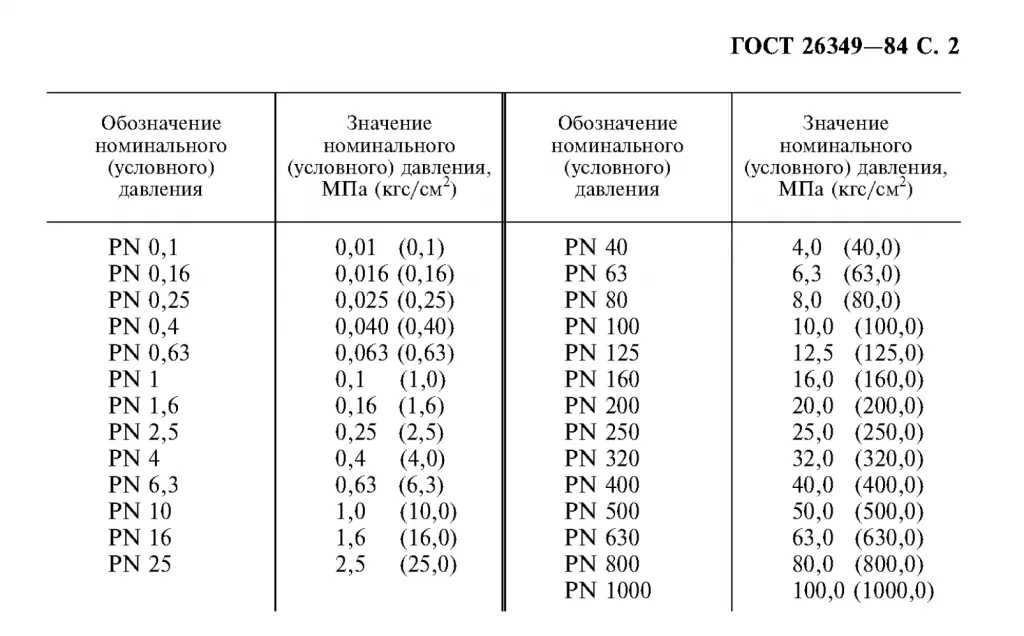

Отводы соответствуют ГОСТ 17375-01. Давление рассчитывается, исходя из ГОСТ 17380-01. Важно отметить, что общепринятое номинальное давление соответствует установленным нормам, согласно ГОСТ 26349-84. Значения и обозначения номинальных (условных) давлений должны соответствовать указанным в таблице по ГОСТ 26349-84.

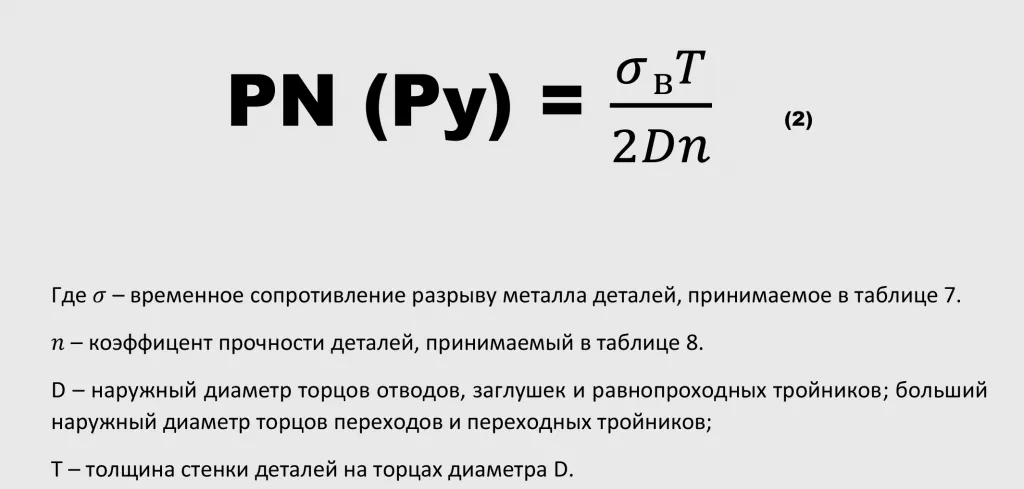

➤ Формула расчета давления деталей по ГОСТ 17380-01
Если вы хотите самостоятельно рассчитать давление для отводов к другим маркам стали, переходите по ссылке. Вы сможете ознакомиться со всеми необходимыми таблицами и данными, которые помогут вам в расчетах. Ниже вы сможете ознакомиться с готовыми расчетами для стальных отводов сталь 20.
➤ Расчет давления стальных отводов марки сталь 20
Мы провели расчеты, согласно установленным стандартам. Детали исполнения 2 в зависимости от типа, размеров и марки стали должны соответствовать ступени PN (Ру), Мпа, определенной по формуле, с округлением до ближайшего меньшего значения ряда по ГОСТ 26349-89. Расчет давления производится по формуле по формуле из ГОСТ 17380-2001. Разница между рассчитанным и принятым стандартом номинального (условного) давления не должна превышать 5 %.
Под номинальным (условным) давлением понимается наибольшее избыточное рабочее давление при температуре рабочей среды 20 °С, при котором обеспечивается заданный срок службы соединений трубопроводов и арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 20 °С.
|
θ - угол изгиба |
ГОСТ | Толщина (T) | Наружный диаметр (D) | PN — МПа (по формуле) |
Значение номинального давления, МПа |
PN обозначение номинального (усл.) давления |
Каталог |
|---|---|---|---|---|---|---|---|
| Отвод 90 | 17375-01 | 4,5 | 108 | 7,43 | 6,3 | 63 | Добавить в корзину |
| Отвод 90 | 17375-01 | 4 | 108 | 6,60 | 6,3 | 63 | Добавить в корзину |
| Отвод 90 | 17375-01 | 5 | 108 | 8,25 | 8 | 80 | Добавить в корзину |
| Отвод 90 | 17375-01 | 6 | 108 | 9,90 | 8 | 80 | Добавить в корзину |
| Отвод 90 | 17375-01 | 4 | 133 | 5,36 | 4 | 40 | Добавить в корзину |
| Отвод 90 | 17375-01 | 5 | 133 | 6,70 | 6,3 | 63 | Добавить в корзину |
| Отвод 90 | 17375-01 | 4,5 | 159 | 5,05 | 4 | 40 | Добавить в корзину |
| Отвод 90 | 17375-01 | 8 | 159 | 8,97 | 8 | 80 | Добавить в корзину |
| Отвод 90 | 17375-01 | 10 | 219 | 8,14 | 8 | 80 | Добавить в корзину |
| Отвод 90 | 17375-01 | 6 | 219 | 4,88 | 4 | 40 | Добавить в корзину |
| Отвод 90 | 17375-01 | 8 | 219 | 6,51 | 6,3 | 63 | |
| Отвод 90 | 17375-01 | 7 | 73 | 17,09 | 16 | 160 | |
| Отвод 90 | 17375-01 | 8 | 273 | 5,22 | 4 | 40 | Добавить в корзину |
| Отвод 90 | 17375-01 | 10 | 325 | 5,48 | 4 | 40 | Добавить в корзину |
| Отвод 90 | 17375-01 | 8 | 325 | 4,39 | 4 | 40 | Добавить в корзину |
| Отвод 90 | 17375-01 | 3 | 32 | 16,71 | 16 | 160 | Добавить в корзину |
| Отвод 90 | 17375-01 | 10 | 377 | 4,73 | 4 | 40 | Добавить в корзину |
| Отвод 90 | 17375-01 | 20 | 377 | 9,46 | 8 | 80 | Добавить в корзину |
| Отвод 90 | 17375-01 | 9 | 377 | 4,26 | 4 | 40 | Добавить в корзину |
| Отвод 90 | 17375-01 | 3 | 38 | 14,07 | 12,5 | 125 | Добавить в корзину |
| Отвод 90 | 17375-01 | 8 | 426 | 3,35 | 2,5 | 25 | Добавить в корзину |
| Отвод 90 | 17375-01 | 2,5 | 45 | 9,90 | 8 | 80 | Добавить в корзину |
| Отвод 90 | 17375-01 | 3 | 45 | 11,88 | 10 | 100 | Добавить в корзину |
| Отвод 90 | 17375-01 | 10 | 530 | 3,36 | 2,5 | 25 | Добавить в корзину |
| Отвод 90 | 17375-01 | 9 | 530 | 3,03 | 2,5 | 25 | Добавить в корзину |
| Отвод 90 | 30753-01 | 9 | 530 | 2,68 | 2,5 | 25 | Добавить в корзину |
| Отвод 90 | 17375-01 | 3,5 | 57 | 10,95 | 10 | 100 | Добавить в корзину |
| Отвод 90 | 17375-01 | 3 | 57 | 9,38 | 8 | 80 | Добавить в корзину |
| Отвод 90 | 17375-01 | 4 | 57 | 12,51 | 12,5 | 125 | Добавить в корзину |
| Отвод 90 | 17375-01 | 5 | 57 | 15,64 | 12,5 | 125 | Добавить в корзину |
| Отвод 90 | 17375-01 | 10 | 630 | 2,83 | 2,5 | 25 | Добавить в корзину |
| Отвод 90 | 30753-01 | 10 | 630 | 2,50 | 2,5 | 25 | Добавить в корзину |
| Отвод 90 | 17375-01 | 3,5 | 76 | 8,21 | 8 | 80 | Добавить в корзину |
| Отвод 90 | 17375-01 | 5 | 76 | 11,73 | 10 | 100 | Добавить в корзину |
| Отвод 90 | 17375-01 | 3,5 | 89 | 7,01 | 6,3 | 63 | Добавить в корзину |
Технический сериал о деталях трубопровода
