Стальные отводы ГОСТ 17375 - маркировка и применение

Для чего нужны отводы?

Отвод стальной предназначен для монтажа труб в местах поворота, изгиба, изменения их диаметра. Отвечает нормативным документам ГОСТ и при подборе на участок должен соответствовать требованиям проектной документации. Как расшифровать маркировку, из каких сталей изготавливаются и какие виды вы можете приобрести у компании «ОНИКС» — читайте в статье.

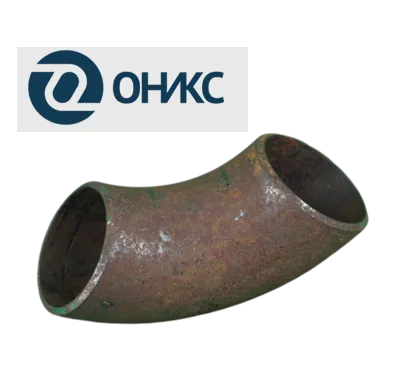

Отводы это элемент трубопровода, предназначенный для смены направления движения рабочего потока. Область применения обширна, их используют в системах трубопровода: нефтяных, газовых, химических, в области ЖКХ. Стальные крутоизогнутые отводы изготавливают методом горячего и холодного штампования. В качестве основных материалов используют различные марки стали. Существует много разновидностей отводов, мы продаем отводы крутоизогнутые, они пользуются большим спросом на рынке. Компания «ОНИКС» производит отводы из марок стали: 09Г2С, 12Х18Н10Т, 10Х17Н13МТ, сталь 20.

Главное при изготовлении отводов соблюсти все параметры по ГОСТ и обеспечить правильное хранение.

Отводы крутоизогнутые подчиняются ГОСТ 17375-01 (3D R≈1,5 Dу) и 30753-01 (2D R ≈ Dу). В чем отличие? Радиус изгиба или радиус кривизны осевой линии, а значит и строительная высота отводов изготовленных по ГОСТ 30753-01 меньше чем у отводов изготовленных по ГОСТ 17375-01, в этом и есть отличие.  Отводы крутоизогнутые изготавливаются под углами в 30, 45, 60, 90, а также 180 градусов  (калачи). По аналогии с переходами, 1 исполнение отводов подходит к трубам немецкого стандарта DIN, а 2 исполнение предназначено для труб российского стандарта ГОСТ. Давление, с которым используют детали достигает 16 МПа. Температура использования отводов: от −70 до +450°С.

Маркировка отводов

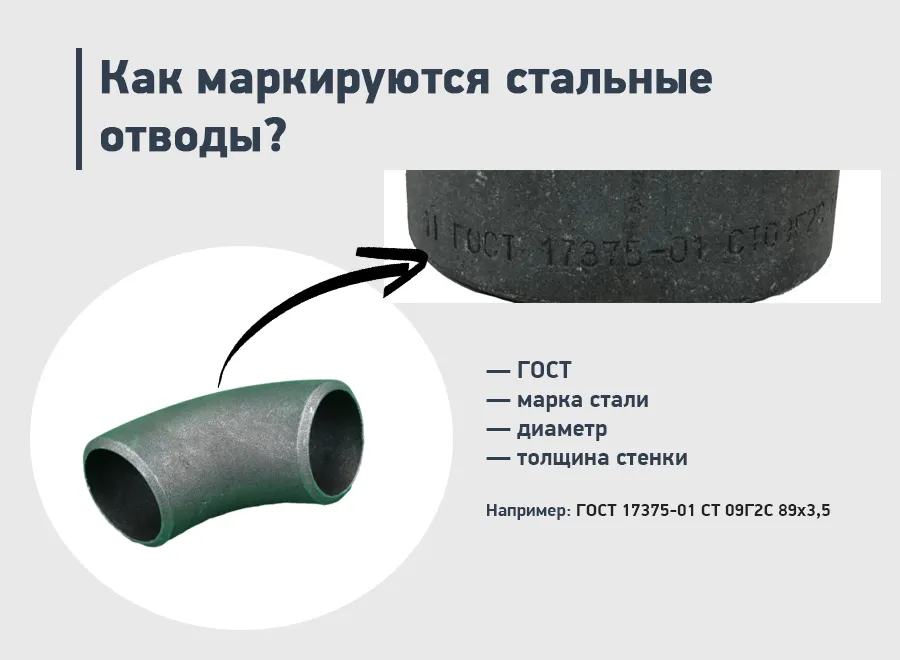

Давайте рассмотрим маркировку, которая, согласно стандартам, требуется для нанесения на отводы. Маркировка стальных отводов ГОСТ 17375-01 включает последовательное перечисление параметров: ГОСТ, наружный диаметр трубы отвода, толщина стенки трубы в мм, материал изготовления/марка стали. Маркировка может быть нанесена методом чеканки, краской или наклеена на отвод.

Как изготавливают отводы?

Отводы изготавливаются методом штамповки или протяжки по рогообразному сердечнику. Такой метод горячей протяжки позволяет изготавливать отводы с единой толщиной стенки, а рогообразный сердечник точно совпадает геометрическим параметрам по ГОСТ. Отводы имеют незначительный радиус кривизны (1-1,5 условного диаметра) вследствие чего обладают небольшим весом и габаритами. Маркировка может быть нанесена методом чеканки, краской или наклеена на отвод. Места поворота в трубопроводе наиболее уязвимы и поэтому использование бесшовных отводов во много раз снижает риск возникновения аварийных ситуаций и позволяет применять для систем с высоким давлением.

Где применяют отводы?

Область применения обширна, их используют в разных системах трубопровода. Например в магистральных, технологических и коммунально-сетевых трубопроводах.  Отсюда следует, что отводы встречаются в нефтяных, газовых, химических отраслях, инженерных сетях и других отраслях промышленности. Например, в отрасли ЖКХ, отводы крутоизогнутые стальные широко применяются при строительстве теплотрасс, к ним как раз идеально подойдет отвод с плавным углом в 90 градусов, чтобы на месте поворота не присутствовало излишнего давления.

  ➥ Расчет давления отводов по ГОСТ 17380-01 и 30753-01 - готовые расчеты для стальных отводов сталь 20.

Компания «ОНИКС» поставляет приварные отводы стальные 1 исполнение ГОСТ 17375-01 под наружный диаметр трубы от 21,3 мм до 60,3 мм:

• из конструкционной стали 20 для транспорта малокоррозионных сред – вода, пар, нефтепродукты, природный газ;
• из коррозионностойкой криогенной нержавейки 12Х18Н10Т – для транспорта растворов кислот, щелочей, солей и других агрессивных продуктов.

Отводы типоразмеров, отличающихся от представленных в каталоге, можно заказать в индивидуальном порядке запрос менеджерам. Давление, с которым используют детали достигает 16 МПа. Температура использования отводов: от −70 до +450°С. Существует два типа отводов, которые отличаются друг от друга техническими характеристиками согласно нормативных стандартов. Отводы по типу 3 D имеют радиус изгиба (R) 1.5, в то время как детали типа 2D – 1.0 DN.
