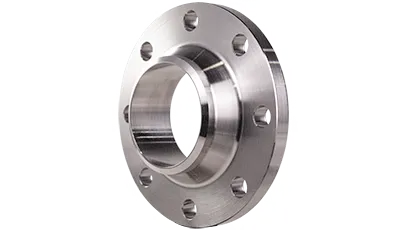

Фланец воротниковый 125-10-11-1-B-ст 09Г2С-IV ГОСТ 33259-2017

Характеристики

Тип присоединения

воротниковый

Диаметр (DN)

125

Давление (PN)

10

Исполнение

B

Сталь

09Г2С

Стандарт

33259-15

Толщина фланца (b)

22

Внешний диаметр (D)

250

Внутренний диаметр (d1)

121

Высота воротника (H1)

12

Высота зеркала (h)

3

Диаметр болтового отверстия (d)

18

Высота фланца (H)

60

Кол-во болтовых отверстий (n)

8

Меж.центровое расстояние (D1)

210

Вес

6.76

D2

184

Диаметр основания воротника (Dm)

156

Диаметр воротника (Dn)

135

Наличие товара

под изготовление

Описание

воротниковый фланец из стали 09Г2С, изготовленный по ГОСТу 33259-15 в исполнении B. Номинальный диаметр фланца — 125 мм. Номинальное рабочее давление — 10 кгс/см².

Благодаря болтовому креплению, фланцы позволяют проводить многократный монтаж и демонтаж соединенных ими элементов трубопроводной системы — это выгодно отличает фланцевое соединение от сварки.

Различные виды фланцев широко применяются в промышленности и инженерных системах ЖКХ: служат соединительными деталями в узлах присоединения к трубам трубопроводной арматуры, промышленного оборудования и датчиков КИП, соединяют между собой участки трубопроводов и так далее.

У нас вы можете купить фланцы по выгодной цене, поскольку мы сами являемся производителем, а не посредником. Организуем поставки по всей России, со складов в Москве, Санкт-Петербурге и Екатеринбурге.
