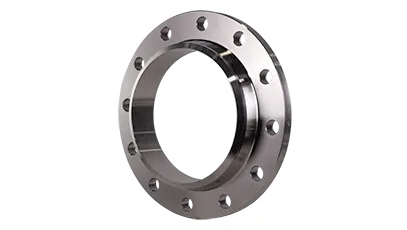

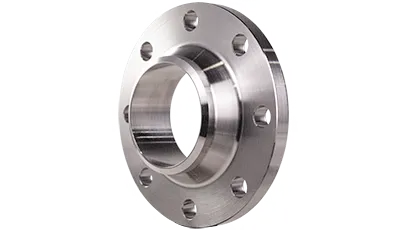

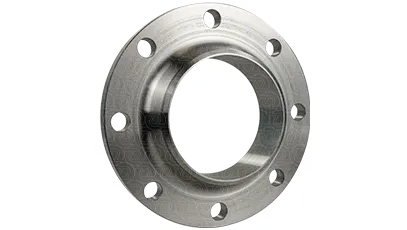

Фланец воротниковый 125-6-11-1-B-ст 09Г2С-IV ГОСТ 33259-2016

Характеристики

Сталь

09Г2С

Стандарт

33259-2015

Диаметр (DN)

125

Давление (PN)

6

Толщина фланца (b)

18

Внешний диаметр (D)

240

Внутренний диаметр (d1)

121

Высота воротника (H1)

10

Высота зеркала (h)

3

Диаметр болтового отверстия (d)

18

Высота фланца (H)

43

Тип присоединения

воротниковый

Кол-во болтовых отверстий (n)

8

Меж.центровое расстояние (D1)

200

Исполнение

B

D2

178

Диаметр основания воротника (Dm)

148

Диаметр воротника (Dn)

135

Вес

4.66
