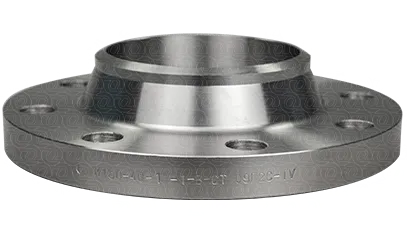

Фланец воротниковый 150-40-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015

Воротниковый фланец Фланец воротниковый 150-40-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015 рассчитан на применение в трубопроводных узлах, где требуется надёжное разъёмное соединение. Деталь приваривается к трубе встык, после чего фланцевое соединение стягивается крепежом через предусмотренные отверстия.

Размерное обозначение позиции — DN 150 при PN 40; исполнение — B, ряд 1.

Геометрические и справочные параметры: предусмотрено 8 болтовых отверстий; масса — 13,2 кг; толщина фланца b — 30 мм; наружный диаметр D — 300 мм; внутренний диаметр d1 — 145 мм; высота зеркала h — 3 мм.

Фланец относится к продукции по ГОСТ 33259-2015; для данной позиции в обозначении указана группа контроля IV.

Фланец изготовлен из стали 09Г2С — распространённой низколегированной марки для ответственных сварных конструкций. Материал ценят за прочностные характеристики и технологичность при сварке.

Фланец можно закладывать в проекты трубопроводов и использовать при обслуживании действующих систем.

Совместимость определяют по номинальному диаметру, давлению, исполнению уплотнительной поверхности и фактическим размерам ответной детали.

Для данного значения PN при комплектации узла важно точно сопоставить исполнение уплотнительной поверхности и присоединительные размеры ответного фланца.

Диапазон DN характерен для большого числа технологических линий и узлов трубопроводной арматуры.
