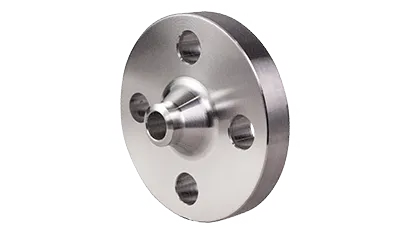

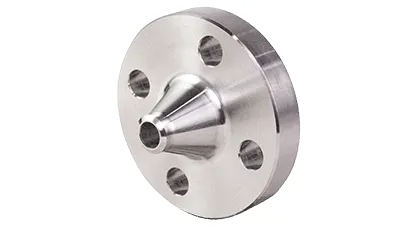

Фланец воротниковый 20-10-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015

В позиции Фланец воротниковый 20-10-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015 сочетаются типоразмер DN 20, номинальное давление PN 10 и воротниковое присоединение. Фланец используют как элемент сварно-болтового узла при сборке трубопроводов различного назначения.

Для этой модификации указаны DN 20, PN 10, исполнение B, ряд 1.

Геометрические и справочные параметры: предусмотрено 4 болтовых отверстия; масса — 0,87 кг; толщина фланца b — 14 мм; наружный диаметр D — 105 мм; внутренний диаметр d1 — 18 мм; высота зеркала h — 2 мм.

Позиция может использоваться при сборке технологических трубопроводов, линий подачи рабочих сред, узлов с запорной и регулирующей арматурой, а также при присоединении оборудования, если проектом предусмотрен соответствующий тип фланца.

При этом типоразмер рассчитан на сравнительно невысокое значение PN; окончательную применимость определяют параметры конкретной трубопроводной системы.

В качестве материала используется сталь 09Г2С. Для трубопроводных деталей эта марка востребована благодаря хорошей свариваемости и способности сохранять рабочие свойства в широком диапазоне эксплуатационных условий.

Нормативная база позиции — ГОСТ 33259-2015, а обозначение товара содержит группу контроля IV.

Компактный DN делает позицию актуальной для трубопроводов малого диаметра, приборных обвязок и локальных участков, если это соответствует проекту.

Чтобы оформить покупку, добавьте нужное количество фланцев в корзину и завершите заказ на сайте. Заказы, оформленные через интернет-магазин, поступают в обработку в приоритетном порядке.
