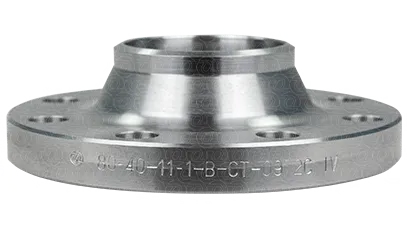

Фланец воротниковый 80-40-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015

Фланец воротниковый 80-40-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015 — элемент трубопроводного соединения, изготовленный в воротниковом исполнении. Он подходит для монтажа узлов, где труба приваривается непосредственно к воротнику, а сопрягаемые части стягиваются крепежом.

Размерное обозначение позиции — DN 80 при PN 40; исполнение — B, ряд 1.

Геометрические и справочные параметры: наружный диаметр D — 195 мм; внутренний диаметр d1 — 78 мм; высота зеркала h — 3 мм; предусмотрено 8 болтовых отверстий; масса — 4,81 кг; толщина фланца b — 24 мм.

Типоразмер и исполнение заданы по ГОСТ 33259-2015.

В маркировке позиции присутствует группа контроля IV.

Материал — низколегированная конструкционная сталь 09Г2С. Эта марка широко применяется для сварных конструкций благодаря сочетанию прочности, пластичности и хорошей свариваемости, в том числе при эксплуатации в условиях пониженных температур.

Позиция может использоваться при сборке технологических трубопроводов, линий подачи рабочих сред, узлов с запорной и регулирующей арматурой, а также при присоединении оборудования, если проектом предусмотрен соответствующий тип фланца.

Для данного значения PN при комплектации узла важно точно сопоставить исполнение уплотнительной поверхности и присоединительные размеры ответного фланца.

Диапазон DN характерен для большого числа технологических линий и узлов трубопроводной арматуры.
