Фланец воротниковый 100-16-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015 (ОНИКС)

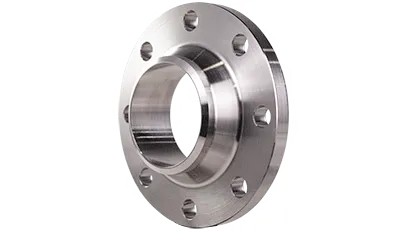

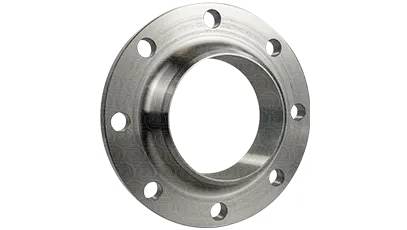

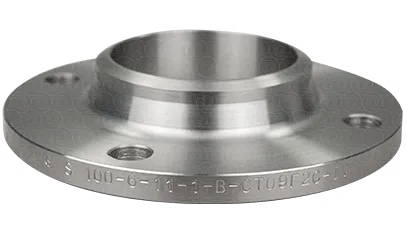

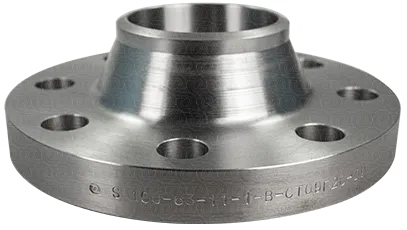

Фланец воротниковый 100-16-11-1-B-ст 09Г2С-IV ГОСТ 33259-2015 (ОНИКС) — воротниковый стальной фланец для создания разъёмного фланцевого соединения на трубопроводе. Конструкция с приварным встык воротником помогает сформировать прочный узел и применяется при монтаже труб, арматуры и технологического оборудования.

Размерное обозначение позиции — DN 100 при PN 16; исполнение — B.

Геометрические и справочные параметры: толщина фланца b — 20 мм; наружный диаметр D — 215 мм; внутренний диаметр d1 — 96 мм; высота зеркала h — 3 мм; предусмотрено 8 болтовых отверстий; масса — 4,9 кг.

Такой фланец применяют в монтажных и ремонтных работах на трубопроводах, для присоединения арматуры и аппаратов и для формирования разъёмных участков, параметры которых соответствуют DN, PN и исполнению данной позиции.

Сочетание DN и PN позволяет быстро отнести позицию к нужному типоразмеру при проектной и закупочной комплектации.

Материал — низколегированная конструкционная сталь 09Г2С. Эта марка широко применяется для сварных конструкций благодаря сочетанию прочности, пластичности и хорошей свариваемости, в том числе при эксплуатации в условиях пониженных температур.

Нормативная база позиции — ГОСТ 33259-2015, а обозначение товара содержит группу контроля IV.

Диапазон DN характерен для большого числа технологических линий и узлов трубопроводной арматуры.

Для быстрого оформления добавьте фланец в корзину и отправьте заказ через сайт. Заказы, созданные в интернет-магазине, получают приоритет при обработке.
